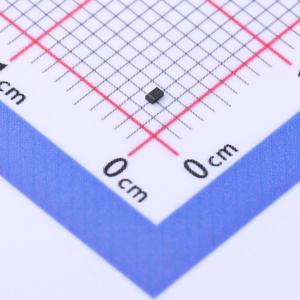

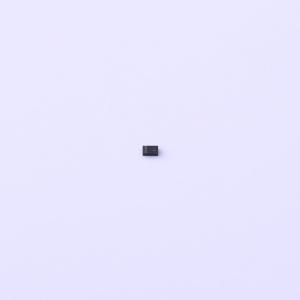

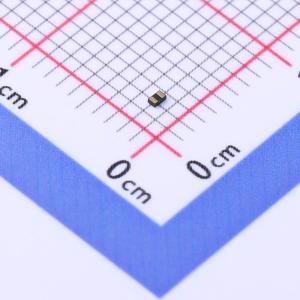

温馨提醒：图片仅供参考，商品以实物为准
ESD114U102ELE6327XTMA1
单向TVS 5.3V截止 峰值浪涌电流：3A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：ESD / 高速数据线的瞬态保护，超过：IEC61000-4-2 (ESD)：±20 kV（接触）。IEC61000-4-4 (EFT)：±2 kV / ±40 A（5/50 ns）。IEC61000-4-5 (浪涌)：±3 A（8/20 μs）。应用：USB 2.0
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- ESD114U102ELE6327XTMA1
- 商品编号
- C2932926
- 商品封装
- SOD-882
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5.3V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.4pF |
商品特性
- 高速数据线的静电放电（ESD）/瞬态保护能力超过
- IEC61000 - 4 - 2（ESD）：±20 kV（接触放电）
- IEC61000 - 4 - 4（电快速瞬变脉冲群，EFT）：±2 kV / ±40 A（5/50 ns）
- IEC61000 - 4 - 5（浪涌）：±3 A（8/20 μs）
- 最大工作电压：VRWM= 5.3mV
- 超低电容：CL= 0.4 pF（典型值）
- 在 ITLP= 16A 时，钳位电压极低，VCL= +20 / -15V（典型值）
- 动态电阻低，RDYN= 0.5Ω（典型值）
- 外形尺寸极小，最小可达0.62x0.32x0.31mm3
- 无铅（符合 RoHS 标准）且无卤封装
应用领域
- USB 2.0、移动 HDMI 链路、MDDI、MIPI 等
- HDMI、DisplayPort、DVI、以太网、Firewire、S - ATA
