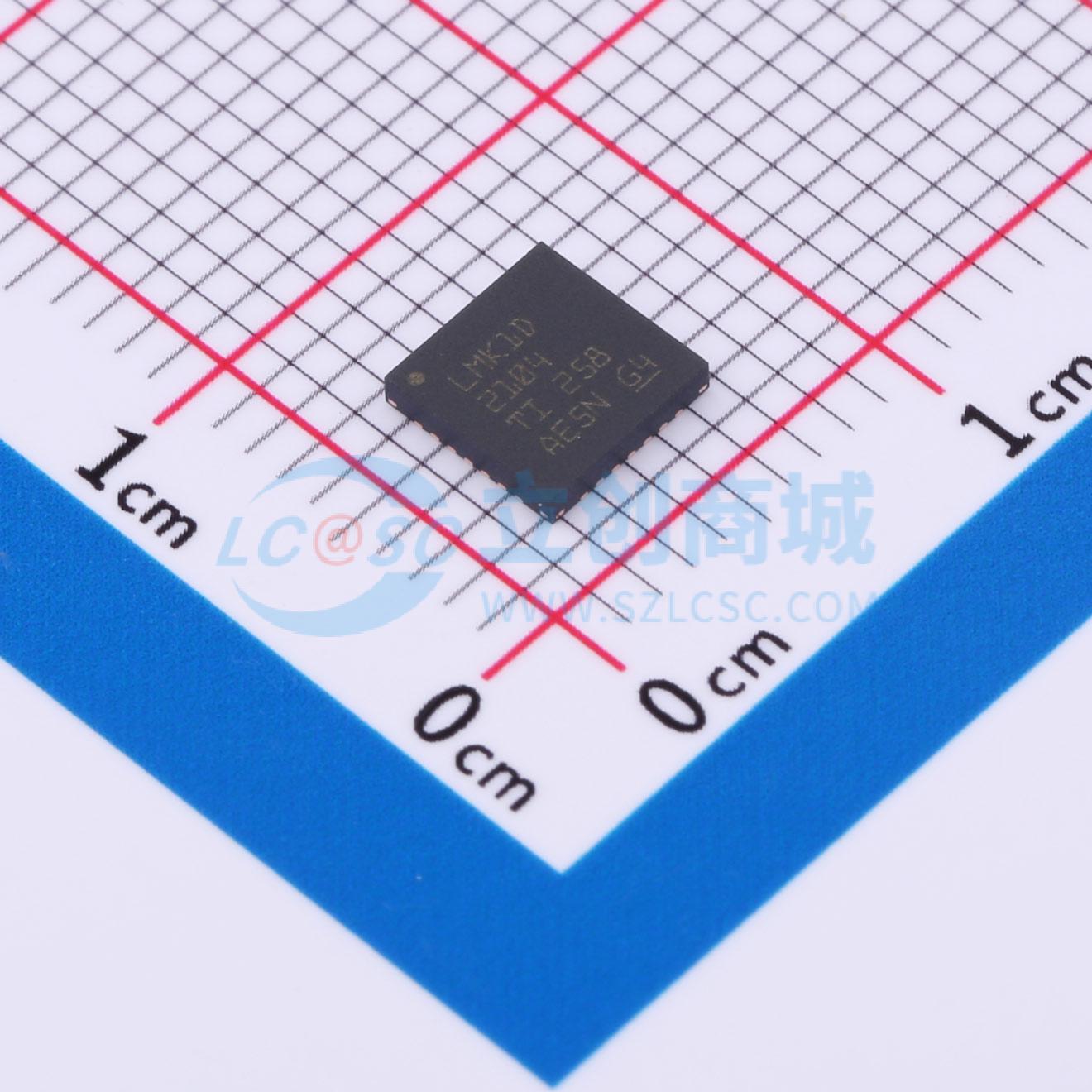

LMK1D2104RHDR实物图
  • LMK1D2104RHDR商品缩略图
  • LMK1D2104RHDR商品缩略图
  • LMK1D2104RHDR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

LMK1D2104RHDR

低附加抖动LVDS缓冲器

描述
LMK1D2104 双组 4 通道输出 1.8V、2.5V 和 3.3V LVDS 缓冲器
品牌名称
TI(德州仪器)
商品型号
LMK1D2104RHDR
商品编号
C2932787
商品封装
QFN-28-EP(5x5)​
包装方式
编带
商品毛重
0.1克(g)

商品参数

属性参数值
商品目录时钟缓冲器/驱动器/分配器
最大输出频率2GHz
输入通道数2
输出通道数8
属性参数值
工作电压1.71V~3.465V
输出偏斜-
工作温度-40℃~+105℃
功能特性输出使能/关断;多路扇出/隔离驱动

商品概述

LMK1D210x 时钟缓冲器将两个时钟输入(IN0 和IN1)分配给总共多达 8 对差分 LVDS 时钟输出,通过超小偏斜实现时钟分配。每个缓冲器块由一个输入和最多 4 个 LVDS 输出组成。输入可以为 LVDS、LVPECL、HCSL、CML 或 LVCMOS。LMK1D210x 专为驱动 50Ω 传输线路而设计。在以单端模式驱动输入的情况下,必须将适当偏置电压施加到未使用的负输入引脚。使用控制引脚 (EN) 可以启用或禁用输出组。如果此引脚保持开路,则包含所有输出的两个缓冲器将被启用,如果切换到逻辑“0”,则两个组以及所有输出将被禁用(静态逻辑“0”),如果切换到逻辑“1”,则一个组及输出将被禁用,而另一个组及输出将被启用。该器件支持失效防护功能。该器件还整合了输入迟滞,可防止在没有输入信号的情况下输出随机振荡。该器件可在 1.8V 或 2.5V 或 3.3V 电源环境下工作,额定环境温度范围是 –40°C 至 105°C。

商品特性

  • 高性能 LVDS 时钟缓冲器系列,高达 2GHz
  • 双路 1:2 差分缓冲器
  • 双路 1:4 差分缓冲器
  • 电源电压:1.71V 至 3.465V
  • 失效防护输入操作
  • 低附加抖动:在 156.25MHz 下 12kHz 至 20MHz 范围内 RMS 最大值小于 60fs
  • 超低相位本底噪声:-164dBc/Hz(典型值)
  • 传播延迟极低,最大值小于 575ps
  • 输出偏移最大值为 20ps
  • 通用输入接受 LVDS、LVPECL、LVCMOS、HCSL 和 CML 信号电平
  • 提供LVDS基准电压VAC_REF,适用于容性耦合输入
  • 工业温度范围:-40°C 至 105°C
  • LMK1D2102采用3mm × 3mm 16引脚VQFN封装
  • LMK1D2104采用5mm × 5mm 28引脚VQFN封装

应用领域

  • 电信及网络
  • 医疗成像
  • 测试和测量
  • 无线基础设施
  • 专业音频
  • 视频
  • 标牌
