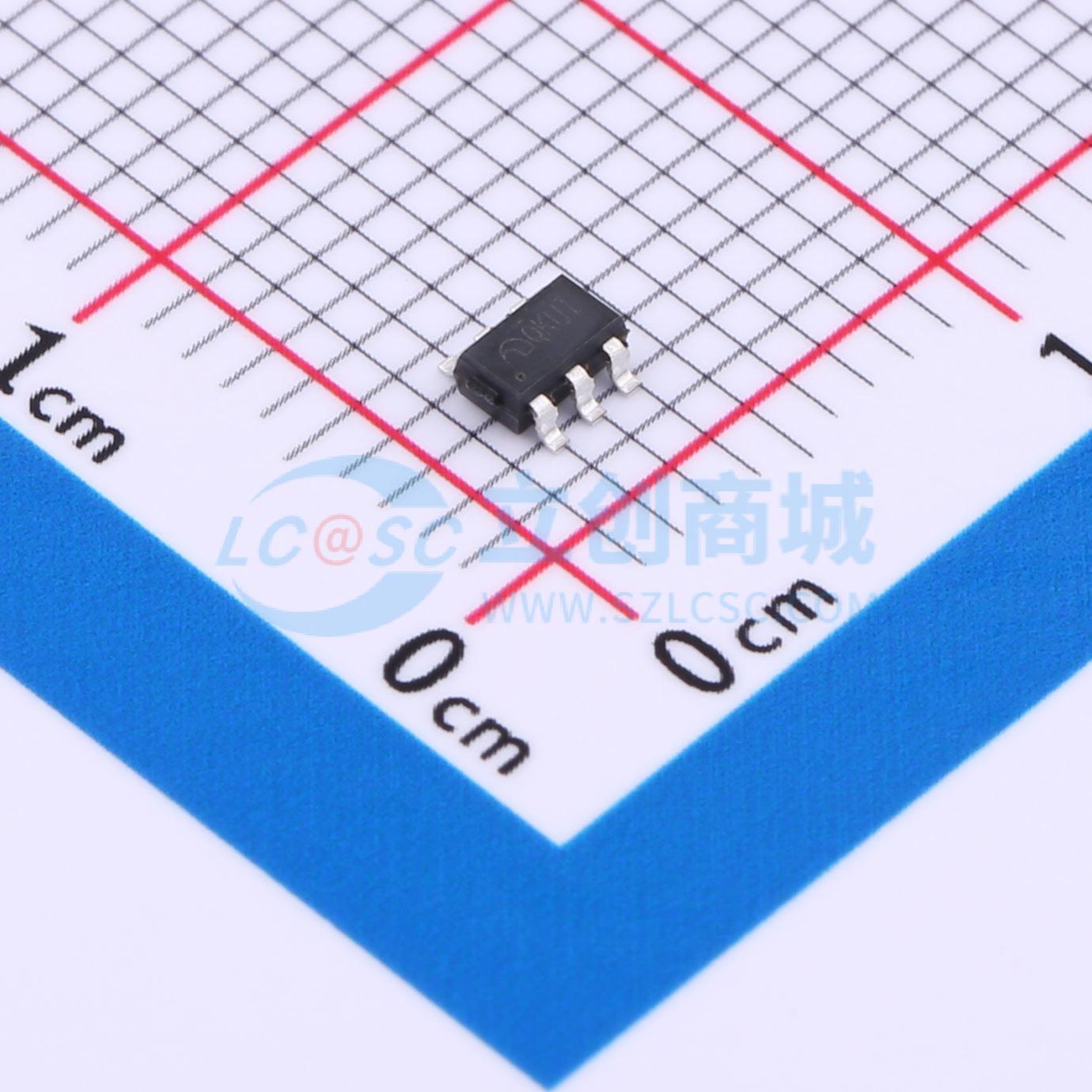

温馨提醒：图片仅供参考，商品以实物为准

ME3121AM6G

40V输入1A负载同步整流降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ME3121是一款高效率的同步整流降压DC-DC转换器芯片,输入电压最高可达40V,内部集成两颗低导通电阻的NMOSFET功率开关,可支持1A负载电流。当带轻载时芯片工作在PFM模式,当带重载时芯片工作在连续电流的准PWM模式,开关频率1MHz。芯片集成过温保护、输入欠压锁定、逐周期限流保护、输出短路保护等功能来提升芯片的可靠性。
品牌名称: MICRONE(南京微盟)
商品型号: ME3121AM6G
商品编号: C2932938
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.046克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(1)1A以内-(小电流)方案

商品参数

商品概述

ME3121是一款高效率的同步整流降压DC-DC转换器芯片，输入电压最高可达40V，内部集成两颗低导通电阻的NMOSFET功率开关，低侧开关导通电阻170mΩ，高侧开关导通电阻410mΩ，可支持1A负载电流。当带轻载时芯片工作在PFM模式，当带重载时芯片工作在连续电流的准PWM模式，开关频率1MHz。芯片采用自适应恒定导通时间控制架构，具有较快的负载瞬态响应。

商品特性

输入电压范围：4.7V ~ 40V
关断电流：8uA
静态电流：120uA
导通电阻：低侧170mΩ，高侧410mΩ
开关频率：1MHz
参考电压值：0.6V ± 2%
逐周期限流保护：峰值限流1.9A，谷值限流1.4A
输出短路保护方式：打嗝模式
过温保护：160°C

应用领域

机顶盒
液晶电视
DSL调制解调器
数字电视

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.7V~40V
	输出电压	600mV~12V
	输出电流	1A
	开关频率	1MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	120uA
	开关管(内置/外置)	内置
	输出类型	可调
