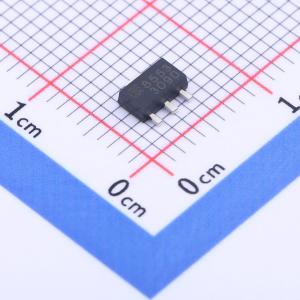

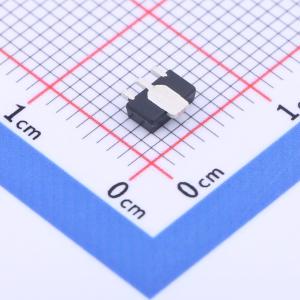

温馨提醒：图片仅供参考，商品以实物为准
BL8553-30PSM
400mA 低功耗、低压差 CMOS 稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BL8553系列是一组正电压输出、低功耗、低压差的三端稳压器。当输入/输出电压差降至470mV（输出电压Vout = 2.0V）时，它能提供200mA的输出电流。BL8553极低的功耗（静态电流lq = 7μA）可大幅延长电池的使用寿命
- 品牌名称
- BL(上海贝岭)
- 商品型号
- BL8553-30PSM
- 商品编号
- C2932530
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 8V | |
| 输出电压 | 3V | |
| 输出电流 | 400mA | |
| 电源纹波抑制比(PSRR) | 60dB@(100Hz) | |
| 压差 | 600mV@(200mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 7uA | |
| 噪声 | 40uVrms | |
| 特性 | 过流保护；带使能 | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
BL8553系列是一组正电压输出、低功耗、低压差的三端稳压器。当输入/输出电压差降至470mV（Vout = 2.0V）时，它可提供200mA的输出电流。BL8553极低的功耗（lq = 7uA）可大大延长电池的使用寿命。 BL8553能以0.1V为步进，提供1.5V～6.0V范围内的输出电压，也可根据要求定制。 BL8553包含高精度电压基准、误差放大器、限流电路和输出驱动模块。 BL8553具有良好的负载瞬态响应和出色的温度特性，可确保芯片和电源系统的稳定性。它采用微调技术，保证输出电压精度在±2%以内。 BL8553提供无铅的SOT - 89 - 3、SOT23 - 3、SOT - 23 - 5封装，也有含铅的这些封装可供选择。
商品特性
- 低功耗：7uA（典型值）
- 最大输出电流：400mA
- 低压差：100mA时为250mV（Vout = 2.0V）；200mA时为470mV（Vout = 2.0V）
- 输入电压范围：2.0V～10V
- 输出电压范围：1.5V～6.0V（可按0.1V步进定制）
- 高精度：±2%（可定制为±1%）
- 输出限流
应用领域
- 电池供电设备
- MP3、PDA、DSC、鼠标、PS2游戏的电源管理
- 参考电压源
- 开关电源后级稳压
