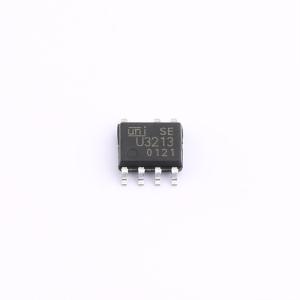

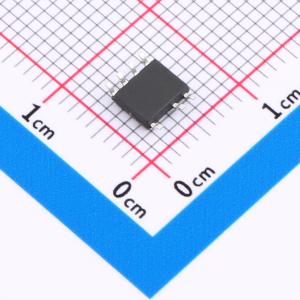

温馨提醒：图片仅供参考，商品以实物为准
U3213
降压型 1.2A 12V~150V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- U3213是一款高性能低成本PWM控制功率开关,适用于离线式小功率降压型应用场合。集成180V高压启动电路和3A160VMOSFET,支持降压和升降压拓扑。具有多模式控制、无异音工作、高耐压MOSFET、完备的保护功能和超低待机功耗。
- 品牌名称
- UNI-SEMIC(宇力半导体)
- 商品型号
- U3213
- 商品编号
- C2932191
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.183克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 12V~150V | |
| 输出电压 | 14.3V | |
| 输出电流 | 1.2A | |
| 开关频率 | 120kHz | |
| 工作温度 | -40℃~+140℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式；降压-升压式 | |
| 静态电流(Iq) | 200uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护 |
商品概述
U3213是一款高性能、低成本的PWM控制功率开关，适用于离线式小功率降压应用，具有外围电路简单、所需器件数量少的特点。该产品内置高压启动模块，集成了高耐压MOSFET，有助于提升系统的浪涌耐受能力。与传统的PWM功率开关不同，U3213内部没有固定时钟来驱动MOSFET，其开关频率可根据负载变化自动调节。芯片采用多模式PWM控制技术，有效简化了外围电路设计，改善了线性调整率和负载调整率，并消除了系统工作时的可闻噪声。此外，芯片内部的峰值电流检测阈值可根据实际负载情况自动调整，从而有效降低空载状态下的待机功耗。U3213集成了完备的、具备自恢复功能的保护特性，包括VDD欠压保护、逐周期电流限制、输出过压保护、过热保护、过载保护以及VDD过压保护等。
商品特性
- 集成3A 160V MOSFET
- 集成180V高压启动电路
- 集成限流电阻（默认1.2A）
- 多模式控制，工作无噪声
- 支持降压及升降压拓扑结构
- 默认14.3V输出（FB引脚悬空）
- 待机功耗低于50mW
- 良好的线性调整率和负载调整率
- 集成软启动电路
- 内部集成保护功能：过载保护、逐周期电流限制、输出过压保护、VDD过压、欠压及电压钳位保护
应用领域
- 电信90V电源系统
- 以太网POE
- 工业控制
- 逆变器系统
