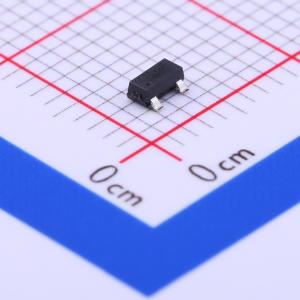

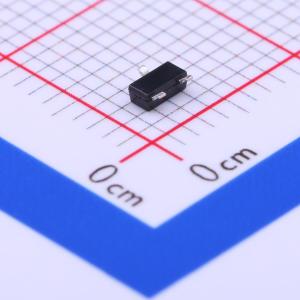

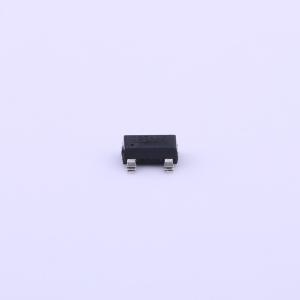

温馨提醒：图片仅供参考，商品以实物为准
CDSOT23-T24CAN-Q
ESD 24V截止 峰值浪涌电流：8A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CDSOT23-T24CAN-Q 型号器件旨在为 CAN 收发器提供 ESD 和浪涌保护，满足 IEC 61000-4-2（ESD）和 IEC 61000-4-5（浪涌）要求。该双 TVS 阵列可保护两条数据线，工作反向电压为 24 V，最小击穿电压为 26.2 V，可与具备 24 V 电源错接内部电路的收发器配合使用。CDSOT23-T24CAN-Q 型号器件的低电容和低漏电流可将对信号完整性的影响降至最低，并且与高速 CAN 兼容。采用 SOT-23 封装的器件可直接安装在行业标准的 SOT-23 焊盘上。其紧凑的尺寸便于在紧凑型 PCB 设计中进行布局，同时确保符合严格的 EMI 要求。CDSOT23-T24CAN-Q 型号双 TVS 二极管阵列旨在根据 IEC 61000-4-5（1 级）保护 CAN 总线收发器免受浪涌事件影响，并将 ESD 事件的抗扰度提高到超过 IEC 61000-4-2 的水平，最高可达 30 kV。它旨在与具备针对其他故障（如 24 V 电源错接）内部保护功能的收发器配合使用。CDSOT23-T24CAN-Q 型号器件的最小击穿电压设计为 26.2 V，因此在 24 VDC 电源交叉事件期间不会导通。
- 品牌名称
- BOURNS
- 商品型号
- CDSOT23-T24CAN-Q
- 商品编号
- C350941
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 40V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 击穿电压 | 26.2V | |
| 反向电流(Ir) | 100nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 双路 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 22pF；11pF |
商品概述
CDSOT23-T24CAN-Q 型号器件旨在为 CAN 收发器提供 ESD 和浪涌保护，满足 IEC 61000-4-2（ESD）和 IEC 61000-4-5（浪涌）要求。该双 TVS 阵列可保护两条数据线，工作反向电压为 24 V，最小击穿电压为 26.2 V，可与具备 24 V 电源错接内部电路的收发器配合使用。CDSOT23-T24CAN-Q 型号器件的低电容和低漏电流可将对信号完整性的影响降至最低，并且与高速 CAN 兼容。 采用 SOT-23 封装的器件可直接安装在行业标准的 SOT-23 焊盘上。其紧凑的尺寸便于在紧凑型 PCB 设计中进行布局，同时确保符合严格的 EMI 要求。 CDSOT23-T24CAN-Q 型号双 TVS 二极管阵列旨在根据 IEC 61000-4-5（1 级）保护 CAN 总线收发器免受浪涌事件影响，并将 ESD 事件的抗扰度提高到超过 IEC 61000-4-2 的水平，最高可达 30 kV。它旨在与具备针对其他故障（如 24 V 电源错接）内部保护功能的收发器配合使用。CDSOT23-T24CAN-Q 型号器件的最小击穿电压设计为 26.2 V，因此在 24 VDC 电源交叉事件期间不会导通。
商品特性
- 单器件保护两条 I/O 线
- 适用于高速 CAN 总线的低电容
- IEC 61000-4-2 30 kV ESD、IEC 61000-4-5（1 级，波形 1.2/50）500 V 浪涌
- 符合 RoHS 标准
- 符合 AEC-Q101 标准
应用领域
- 高速 CAN 总线
- 工业控制网络
- 智能配电系统（SDS）
- DeviceNet
- 工厂和过程自动化系统
