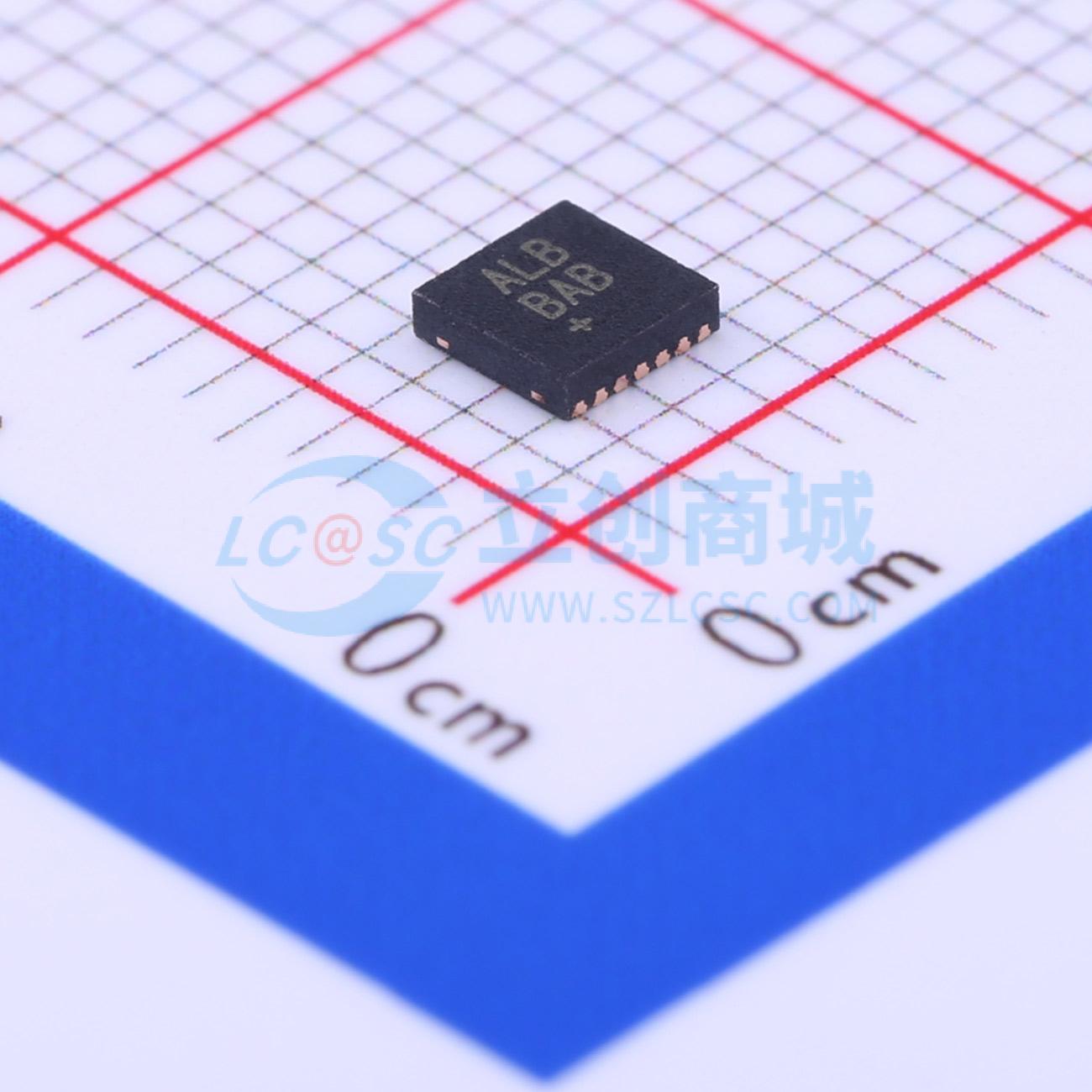

温馨提醒：图片仅供参考，商品以实物为准

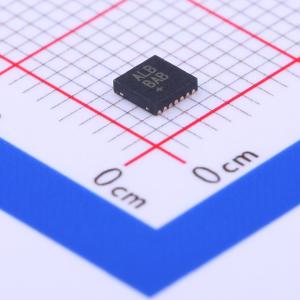

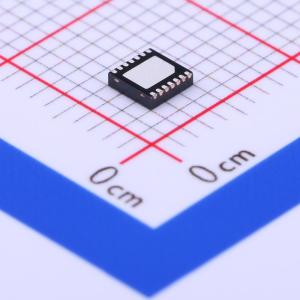

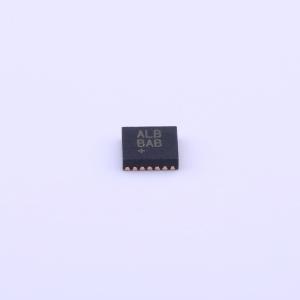

MAX17260SETD+
MAX17260SETD
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 5.1μA、ModelGauge m5 EZ单节电池电量计，提供高边电流检测选项、业界IQ最低的电量计，采用ModelGauge m5 EZ算法，无需电池特征分析
- 商品型号
- MAX17260SETD+
- 商品编号
- C350946
- 商品封装
- TDFN-14-EP(3x3)
- 包装方式
- 托盘
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 监测芯片 | |
| 工作电压 | 2.3V~4.9V | |
| 电池类型 | 锂电池；磷酸铁锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 5.1uA | |
| 接口类型 | I2C |
商品概述
MAX17260是一款超低功耗电量计IC，采用了Maxim的ModelGauge m5算法。该IC可监测单节电池组，支持高端和低端电流检测。 ModelGauge m5 EZ算法无需进行电池特性表征，简化了主机软件交互，使电量计的实现变得简单。该算法能适应大多数锂电池和应用中的电池差异。它将库仑计数器的短期精度和线性度与基于电压的电量计的长期稳定性相结合，并进行温度补偿，提供业界领先的电量计精度。该IC可自动补偿电池老化、温度、放电率等因素，在广泛的工作条件下，以百分比(%)形式提供准确的荷电状态(SOC)，以毫安时(mAh)形式提供剩余容量。当电池接近电量耗尽的临界区域时，算法会启动特殊的校正机制，消除任何误差。该IC能准确估算电池的剩余使用时间和充满时间，并提供三种报告电池老化情况的方法：容量降低、电池内阻增加和循环里程计数。 该IC可精确测量电流、电压和温度。电池组的温度可通过内部温度传感器或外部热敏电阻进行测量。双线I2C接口可访问数据和控制寄存器。该IC提供两种封装形式：超小型无铅、0.4mm引脚间距、1.5mm×1.5mm、9引脚WLP封装和3mm×3mm、14引脚TDFN封装。
商品特性
- ModelGauge m5 EZ：
- 无需特性表征，性能稳定，不受电池差异影响，消除接近空载电压时的误差
- 消除库仑计数器漂移
- 补偿电池老化、电流和温度的影响
- 无需空载、满充或闲置状态
- 精确的电流检测
- 支持高端或低端检测选项
- 宽范围检测电阻：1mΩ至1000mΩ
- 带温度补偿的线路检测，支持锂离子电池及其变体，包括磷酸铁锂
- 热敏电阻或±1°C内部温度检测
- 动态功率估算，可估算放电时的功率能力
- 估算剩余使用时间和充满时间
- 预测理论负载下的剩余容量
- 无需校准
- 具备电压、SOC、温度、电流和1% SOC变化的警报指示
应用领域
- 可穿戴设备、智能手表
- 平板电脑、二合一笔记本电脑
- 蓝牙耳机
- 健康和健身监测设备
- 数码相机、摄像机和运动相机
- 医疗设备
- 手持电脑和终端
- 无线扬声器
- 家庭和楼宇自动化、传感器
- 便携式游戏机、玩具
