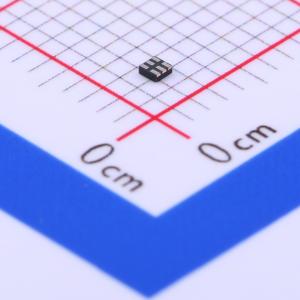

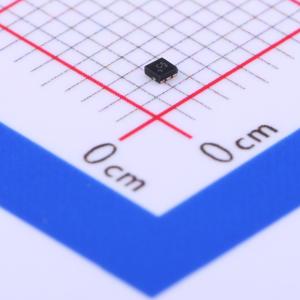

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G3157DSFR
SN74LVC1G3157 单极双掷模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该设备是一个单极双掷（SPDT）模拟开关，适用于1.65V至5.5V Vcc操作。它可以处理模拟和数字信号。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G3157DSFR
- 商品编号
- C350945
- 商品封装
- X2-SON-6(1x1)
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 6Ω | |
| 工作温度 | -40℃~+125℃ | |
| 带宽 | 340MHz | |
| 传播延迟(tpd) | 500ps |
商品概述
这款单通道单刀双掷（SPDT）模拟开关专为 1.65 V 至 5.5 V 的 VCC 工作电压而设计。 SN74LVC1G3157 器件能够处理模拟和数字信号。该器件允许幅值高达 VCC（峰值）的信号在两个方向上传输。 应用包括信号选通、斩波、调制或解调（调制解调器），以及用于模数和数模转换系统的信号复用。
商品特性
- ESD 保护超过 JESD 22 标准：2000 V 人体模型（A114 - A）、1000 V 带电器件模型（C101）
- 1.65 V 至 5.5 V 的 VCC 工作电压
- 适用于 125℃ 工作环境
- 规定先断后通切换
- 轨到轨信号处理
- 室温下典型工作频率为 340 MHz
- 高速，典型值为 0.5 ns（ΔVCC = 3 V，CL = 50 pF）
- 低导通电阻，典型值为 6 Ω（VCC = 4.5 V）
- 闩锁性能超过 JESD 78 标准的 II 类，100 mA
应用领域
- 可穿戴设备和移动设备
- 便携式计算机
- 物联网（IoT）音频信号路由
- 远程无线电单元
- 便携式医疗设备
- 监控
- 家庭自动化
- I2C/SPI/UART 总线复用
- 无线充电
