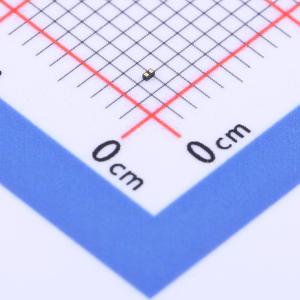

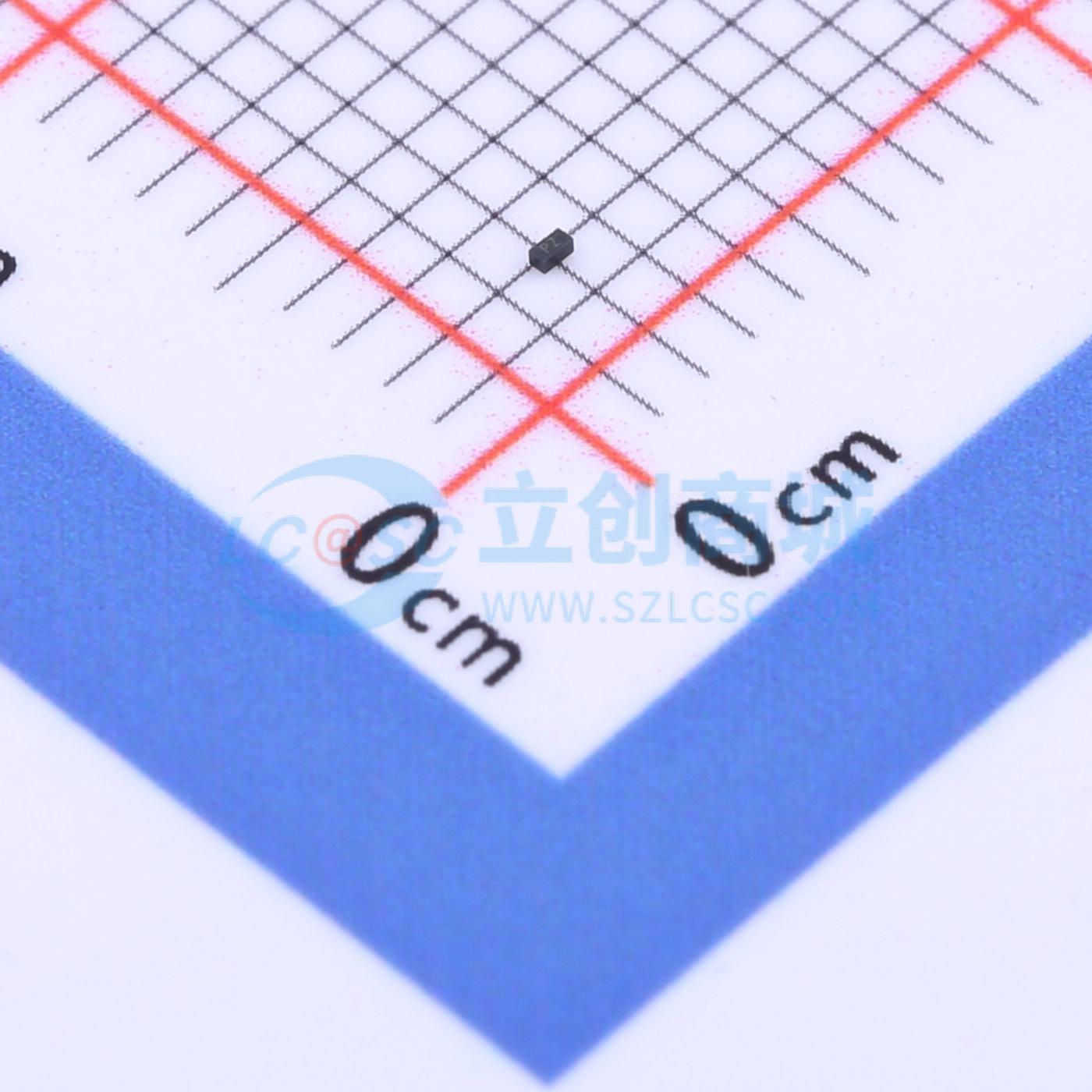

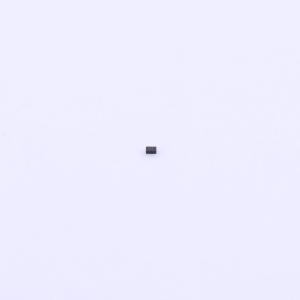

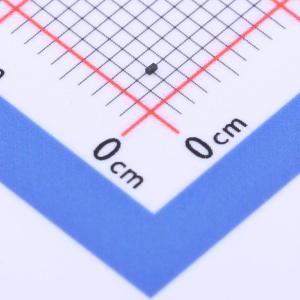

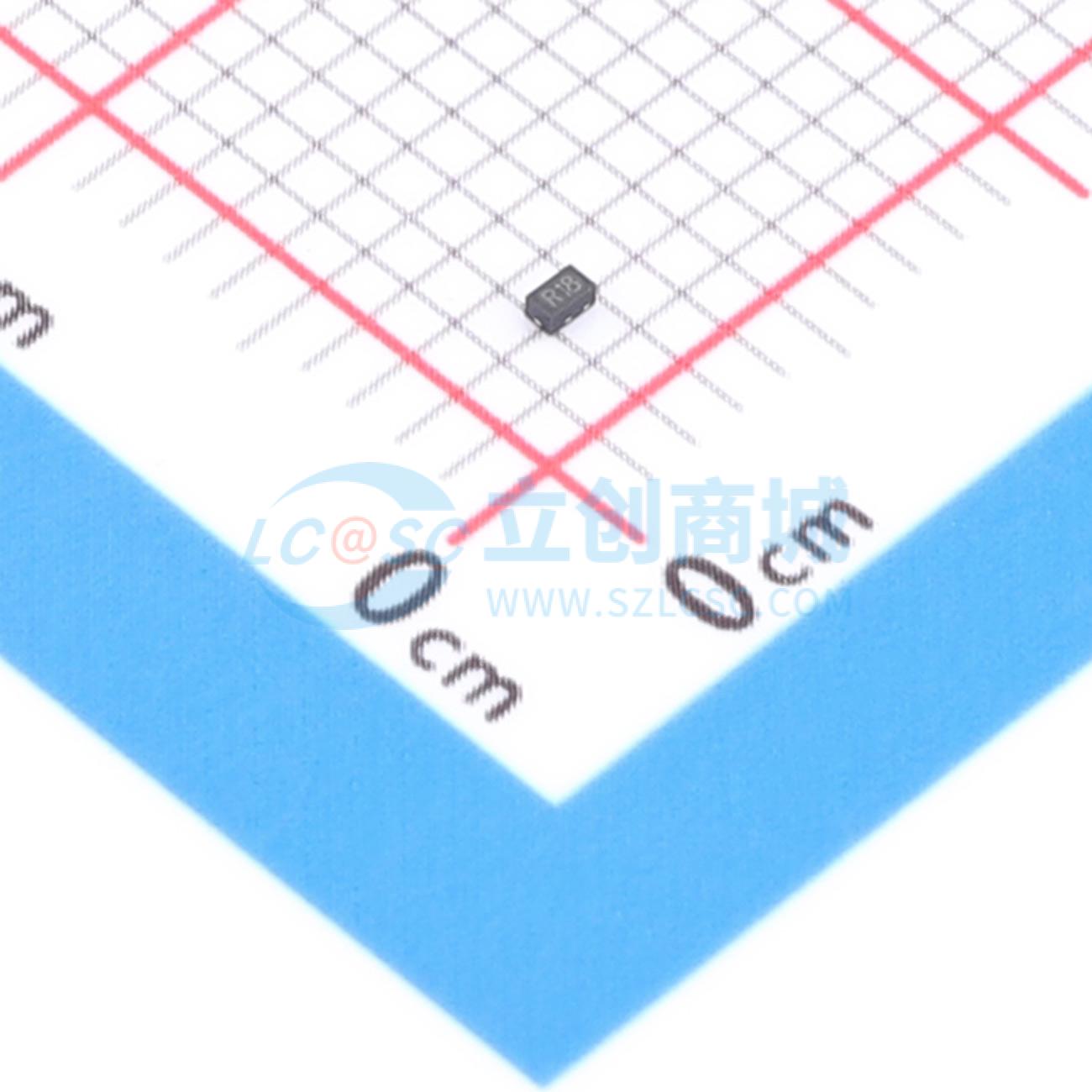

温馨提醒：图片仅供参考，商品以实物为准
PESD18VF1BLYL-TP
ESD 18V截止 峰值浪涌电流：2A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款专为需要瞬态过压保护功能的应用而设计。它适用于对电压和静电放电敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用场景。这些器件非常适合电路板空间有限的情况。专门用于保护连接到电源、数据和传输线路的敏感元件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- PESD18VF1BLYL-TP
- 商品编号
- C2931120
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.00983克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 18V | |
| 钳位电压 | 40V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 峰值脉冲功率(Ppp) | 90W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 19.5V | |
| 反向电流(Ir) | 100nA | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品特性
- 低工作电压：18V
- 超低电容：0.35pF（典型值）
- 超低泄漏：纳安级别
- 低钳位电压
- IEC 61000 - 4 - 2（ESD）抗扰度测试：空气放电 ±20kV，接触放电 ±15kV
- IEC 61000 - 4 - 4（EFT）：40A（5/50ns）
- IEC 61000 - 4 - 5（雷电）：2A（8/20μs）
- 2引脚无铅封装
- 这些是无铅器件
- 响应时间通常 < 1 ns
- 封装：DFN1006 - 2（0402）
- 引脚镀层：亚光锡
- 外壳材料：“绿色”模塑料
- IEC 61000 - 4 - 2（ESD）抗扰度测试
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- NFC天线保护
- 高速数据线保护
