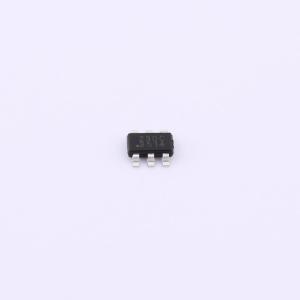

温馨提醒：图片仅供参考，商品以实物为准
SCT2230CTVBR
17V输入3A同步降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SCT2230C是一款高效率的同步降压DC-DC转换器,具有宽输入电压范围（4.2V至17V）和3A连续输出电流。它采用内部高侧和低侧MOSFET,具有固定的750kHz开关频率和135μA的静态电流。该器件还具备多种保护功能,如过流保护、欠压锁定和过温保护。
- 品牌名称
- SCT(芯洲科技)
- 商品型号
- SCT2230CTVBR
- 商品编号
- C2930979
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.053克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.2V~17V | |
| 输出电压 | 800mV~7V | |
| 输出电流 | 3A | |
| 开关频率 | 750kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 135uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SCT2230C是一款高度集成的高效同步降压DCDC转换器，能够提供3A电流。该器件的输入电压范围宽，为4.2V至17V，并且高度集成了导通电阻极低的高端功率MOSFET和同步MOSFET，以最大限度地降低传导损耗。 凭借750kHz的开关频率，可实现低输出电压纹波，并减小外部电感和电容的尺寸。SCT2230C采用自适应恒定导通时间控制架构，可为降压应用实现快速的负载瞬态响应。 SCT2230C工作于节能模式，可在轻载运行期间保持高效率。 它具备全面的保护功能，如过流保护、输出欠压保护、输入欠压锁定和热关断。 SCT2230C所需的外部元件数量极少，采用节省空间的TSOT23 - 6封装。
商品特性
- 宽输入电压范围：4.2 - 17V
- 集成90mΩ/54mΩ FET，连续输出电流3A
- 宽输出电压范围：0.8V - 7V
- 静态电流135uA
- 逐周期电流限制
- 内部2.5ms软启动可限制浪涌电流
- 固定750kHz开关频率
- 输入欠压锁定
- 轻载时的节能模式
- 过温保护
- 采用TSOT23 - 6封装
应用领域
- 平板数字电视和显示器
- 监控系统
- 机顶盒
- 网络系统
- 通用消费电子产品
