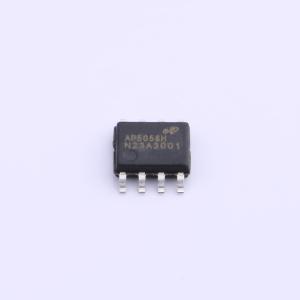

温馨提醒：图片仅供参考，商品以实物为准
AP5056HSPER
1A线性锂电池充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一个完整的单片锂离子电池恒流/恒压线性电源管理芯片，其SO8-EP/MSO8-EP封装和极少的外围元件非常适合应用于便携式产品，而且专门设计适用于USB的供电规格。基于内部MOSFET结构，不需要外部感应电阻和隔离二极管，当外部环境温度过高或在大功率工作时，热反馈可以调节充电电流以降低芯片温度。充电电压被固定在4.2V，充电电流可通过外部电阻设置。当充电电流在达到最终浮充电压之后降至设定值1/10时，将自动终止充电循环
- 品牌名称
- chipown(芯朋微电子)
- 商品型号
- AP5056HSPER
- 商品编号
- C2930949
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.25V~20V | |
| 最大充电电流 | 1.15A | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 180uA |
商品概述
AP5056H是一个完整的单片锂离子电池恒流/恒压线性电源管理芯片，其SO8-EP/MSO8-EP封装和极少的外围元件非常适合应用于便携式产品，而且专门设计适用于USB的供电规格。基于内部MOSFET结构，不需要外部感应电阻和隔离二极管，当外部环境温度过高或在大功率工作时，热反馈可以调节充电电流以降低芯片温度。充电电压被固定在4.2V，充电电流可通过外部电阻设置。当充电电流在达到最终浮充电压之后降至设定值1/10时，AP5056H将自动终止充电循环。当输入端（适配器或USB电源）拔掉后，AP5056H自动进入低电流状态，电池漏电流将降到0.5μA以下。AP5056H还可被设置于停机状态，使电源电流降到180μA。其余特性包括：电池温度监测，欠压锁闭，自动再充电和两个状态引脚以显示充电和充电终止。
商品特性
- 输入电压高达20V
- 输入过压保护：6.1V
- 高达1000mA的可编程充电电流
- 不需外接MOSFET，传感电阻和隔离二极管
- 恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
- 直接从USB接口管理单节锂离子电池充电
- 预设充电电压4.2V
- 用于电池电量检测的充电电流监控器输出
- 自动重新充电
- 充电状态双输出、无电池和故障状态显示
- 1/10充电电流终止充电
- 停止工作状态电流180μA
- 2.9V涓流充电阀值电压
- 软启动限制浪涌电流
- 电池温度检测功能采用8引脚SO8 - EP/MSO8 - EP封装
应用领域
- 手机、PDA、MP3、MP4
- 充电器
- 数码相机
- 电子词典
- 蓝牙、GPS导航仪
