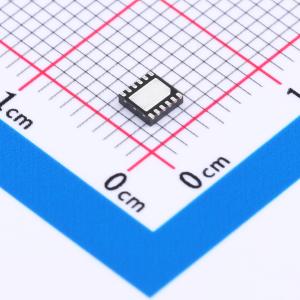

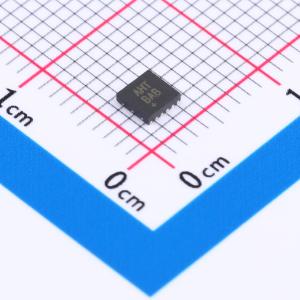

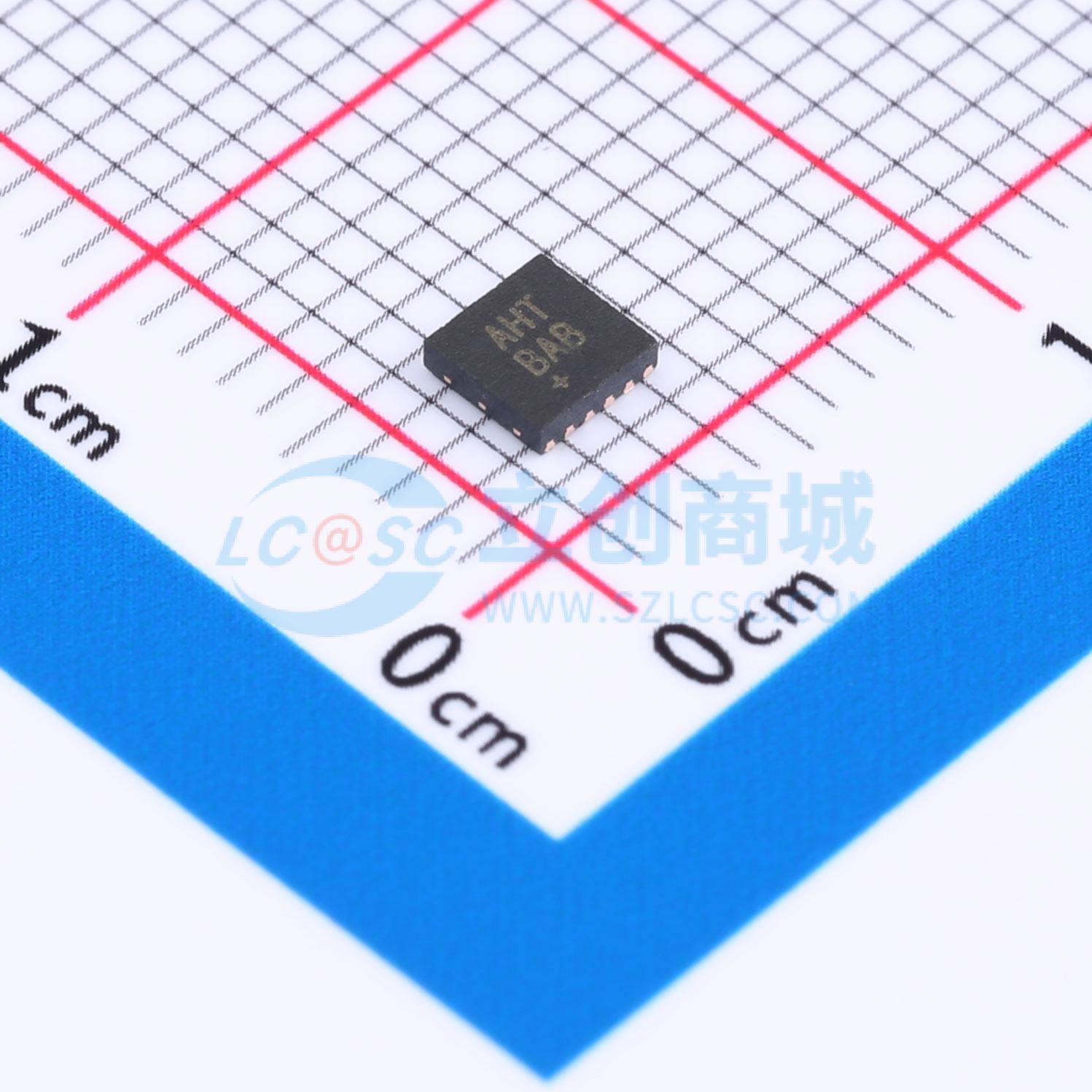

MAX17577ATC+

4.5V至60V，1A高效率同步反相输出DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX17577和MAX17578是高效率、高压、反相输出的Himalaya系列同步DC-DC转换器,具有集成MOSFET和内部补偿。这些器件可以在4.5V到60V的宽输入电压范围内工作,输出电压范围为-0.9V到-36V,最大输出电流为1A。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX17577ATC+
商品编号: C2930958
商品封装: SON-12-EP(3x3)
包装方式: 托盘
商品毛重: 0.02克(g)

商品参数

商品概述

MAX17577和MAX17578是高效、高压、反相的Himalaya同步DC-DC转换器，集成了MOSFET和内部补偿功能。这些器件可产生-0.9V至-36V的输出电压（Vₒₜₚ），并能在4.5V至(60V - |Vₒₜₚ|)的宽输入电压范围内提供高达1A的负载电流。这些器件采用峰值电流模式控制架构。MAX17577在所有负载下均以连续导通模式（CCM）运行，从而实现恒定频率运行。MAX17578在轻载时以不连续导通模式（DCM）运行，以实现卓越的效率。较低的最小导通时间允许更高的开关频率和更小的解决方案尺寸。这些器件允许EN/UVLO、RESET和RT/SYNC引脚由参考系统地的信号驱动，无需外部电平转换电路。在-40℃至+125℃的宽温度范围内，反馈电压调节精度为±1.3%。这些器件采用紧凑的12引脚（3mm x 3mm）TDFN封装。提供仿真模型。

商品特性

减少外部元件和总成本
同步运行
全陶瓷电容，布局紧凑
内部环路补偿
系统地参考I/O引脚（EN/UVLO、RESET）
灵活支持系统中的多个电源轨
可调输出电压范围为-0.9V至-36V
宽4.5V至(60V - |Vₒₜₚ|)输入电压范围
高达1A输出电流
400kHz至2.2MHz可调频率，支持外部时钟同步
降低功耗
90.6%的峰值效率
采用DCM实现卓越的轻载效率
6.2μA关断电流
在恶劣工业环境中可靠运行
打嗝模式过载保护
带预偏置输出电压的可调软启动单调启动
内置带RESET的输出电压监控
可编程EN/UVLO阈值
过温保护
宽-40℃至+125℃环境工作温度范围 / -40℃至+150℃结温范围

应用领域

工业控制电源
通用负载点
栅极驱动电路
运动控制
墙式变压器稳压高压单板系统

数据手册PDF

放大查看下载PDF

优惠活动

9.6折

购买数量

(490个/托盘，最小起订量 1 个)

个

起订量：1 个490个/托盘

总价金额：

￥ 0.00

近期成交18单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	-
	输出电压	900mV~36V
	输出电流	1A
	开关频率	400kHz~2.2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	反相式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
