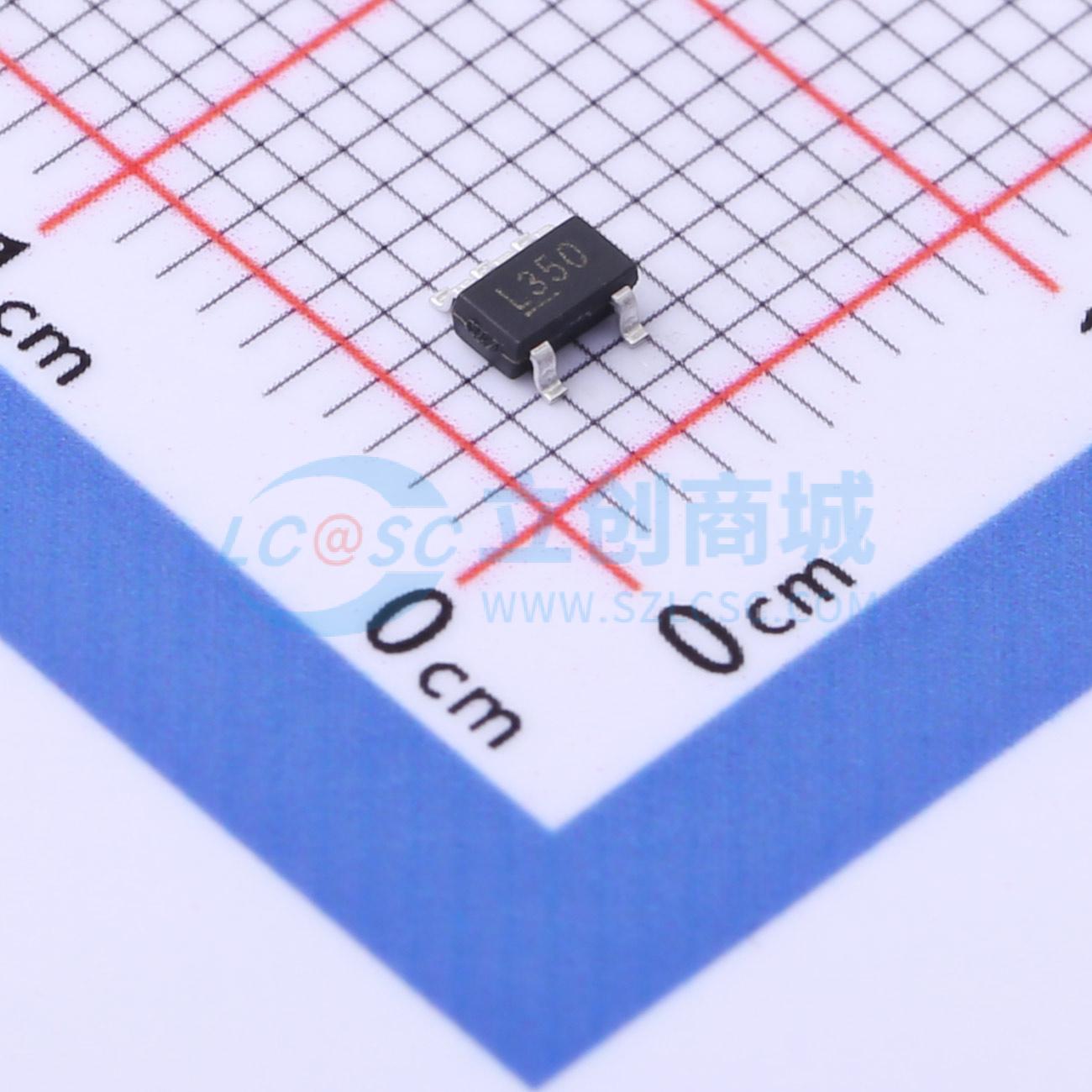

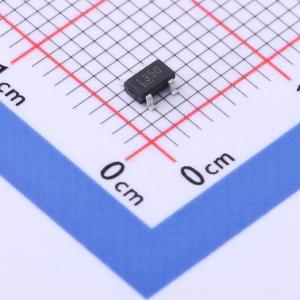

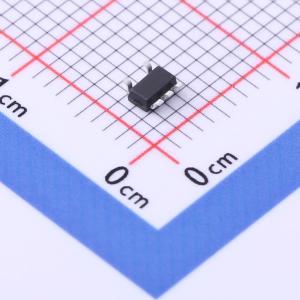

TPMIC5233-5.0YM5
36V、200mA、2μA，高电源抑制比（PSRR）电压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPMIC5233是一款低压差（LDO）稳压器，搭配陶瓷输出电容时可在宽输入范围内保持稳定，具备使能功能，拥有高输入电压、低压差、低功耗等优势。其输入电压范围为2V至36V，可覆盖全范围的输出负载电流。该稳压器的静态电流低至2μA，关断电流为零，非常适合为电池设备供电，以延长其使用寿命
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPMIC5233-5.0YM5
- 商品编号
- C2928724
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 36V | |
| 输出电压 | 5V | |
| 输出电流 | 200mA | |
| 电源纹波抑制比(PSRR) | 70dB@(100Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 660mV@(100mA) | |
| 静态电流(Iq) | 2uA | |
| 特性 | 过流保护；带使能；过热保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
低压差（LDO）稳压器搭配陶瓷输出电容时，在2V至36V的宽输入电压范围内保持稳定，并具备使能功能，具有输入范围广、压差低、功耗低和封装小型化等优点。其静态电流低至2μA，关断电流为零，非常适合为电池设备供电，可延长设备使用寿命。
商品特性
- 无负载时地电流为2μA
- 输出精度为±2%
- 输出电流为200mA
- 宽工作输入电压范围：2V至36V
- 压差：100mA负载下为0.65V（V_OUT = 5V）
- 支持1.8V、3.3V、5V、9V、12V固定输出电压
- 搭配陶瓷或钽电容时保持稳定
- 具备限流保护
- 具备过温保护
- 提供SOT - 23 - 5封装
应用领域
- 便携式电池供电设备
- 低功耗微控制器
- 笔记本电脑、掌上电脑和个人数字助理
- 无线通信设备
- 音频/视频设备
- 汽车导航系统
- 工业控制
- 称重秤
- 仪表
- 家庭自动化
