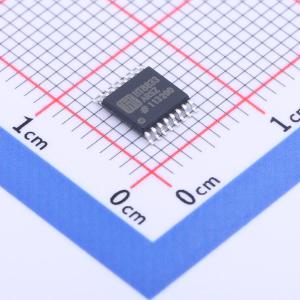

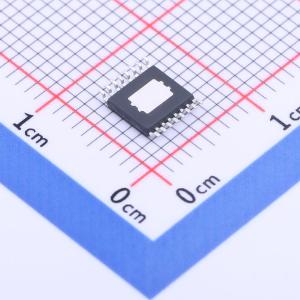

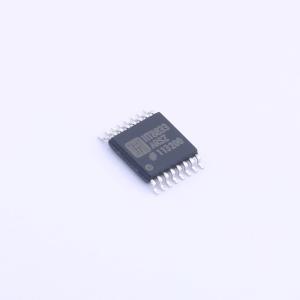

HT8833ARSZ

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双路H桥电机驱动器 HT8833器件为玩具、打印机及其他机电一体化应用提供了一款双桥电机驱动器解决方案。该器件具有两个H桥驱动器，能够驱动两部直流刷式电机、一部双极步进电机、多个螺线管或其他感性负载。每个H桥的输出驱动器模块由配置为H桥的N沟道功率MOSFET组成，用于驱动电机绕组。
品牌名称: HTCSEMI(海天芯)
商品型号: HT8833ARSZ
商品编号: C2928790
商品封装: HTSSOP-16
包装方式: 编带
商品毛重: 0.202克(g)

商品参数

商品概述

HT8833器件为玩具、打印机及其他机电一体化应用提供了一款双桥电机驱动器解决方案。该器件具有两个H桥驱动器，能够驱动两部直流刷式电机、一部双极步进电机、多个螺线管或其他感性负载。每个H桥的输出驱动器模块由配置为H桥的N沟道功率MOSFET组成，用于驱动电机绕组。每个H桥均具备调节或限制绕组电流的电路。该器件利用故障输出引脚实现内部关断功能，提供过流保护、短路保护、欠压锁定和过热保护。另外，还提供了一种低功耗休眠模式。HT8833采用带有散热器的超薄型密脚封装（环保型：符合RoHS标准且不含锑/溴）。

商品特性

双路H桥电流控制电机驱动器
可以驱动两部直流电机或一部步进电机
低金属氧化物半导体场效应晶体管 (MOSFET)导通电阻：高侧 (HS) + 低侧 (LS) 360mΩ
输出电流（VM = 5V，25℃时）：
- 采用PWP/RTY封装：每条H桥的RMS电流为1.5A，峰值电流为2A
- 采用PW封装：每条H桥的RMS电流为500mA，峰值电流为2A
可以将输出并联，以实现：
- 3A RMS电流、4A峰值电流（PWP和RTY封装）
- 1A RMS电流、4A峰值电流（PW封装）
宽电源电压范围：2.7V至10.8V
PWM绕组电流调节/电流限制
耐热增强型表面贴装封装

应用领域

电池供电式玩具
服务点 (POS) 打印机
视频安保摄像机
办公自动化设备
游戏机
机器人

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	-
	电机驱动电压(Vm)	2.7V~10.8V
	输出电流	1.5A
	H桥数量	2

	属性	参数值
	驱动类型	双极驱动
	集成开关	是
	导通电阻	360mΩ
	工作温度	-40℃~+150℃
