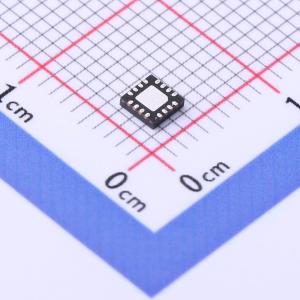

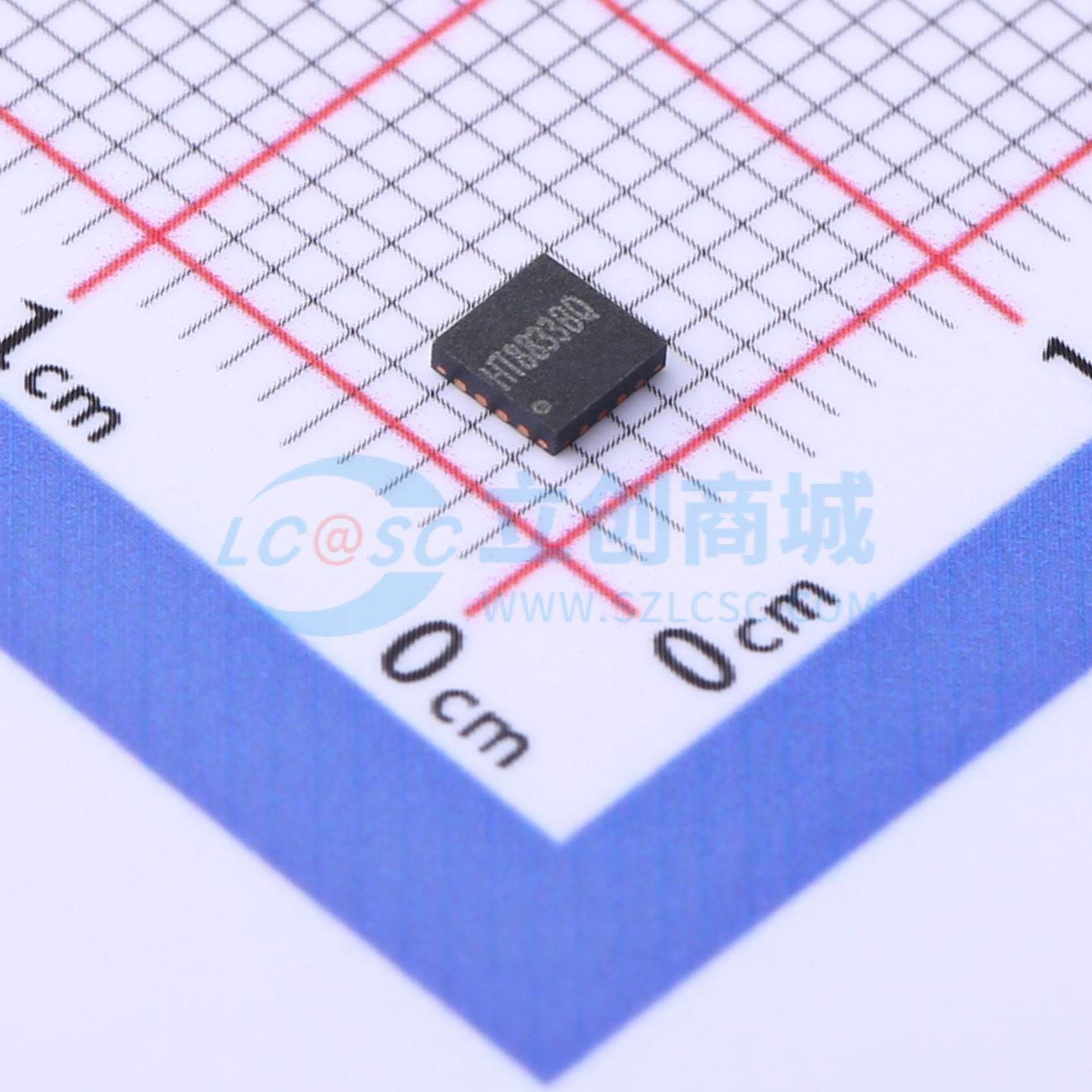

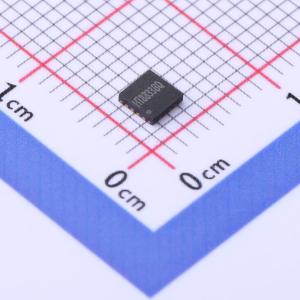

温馨提醒：图片仅供参考，商品以实物为准

HT8833BRQZ

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双路H桥电机驱动器
品牌名称: HTCSEMI(海天芯)
商品型号: HT8833BRQZ
商品编号: C2928826
商品封装: TQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.41克(g)

商品概述

HT8833器件为玩具、打印机及其他机电一体化应用提供了一款双桥电机驱动器解决方案。该器件具有两个H桥驱动器，能够驱动两部直流刷式电机、一部双极步进电机、多个螺线管或其他感性负载。每个H桥的输出驱动器模块由配置为H桥的N沟道功率MOSFET组成，用于驱动电机绕组。每个H桥均具备调节或限制绕组电流的电路。该器件利用故障输出引脚实现内部关断功能，提供过流保护、短路保护、欠压锁定和过热保护。另外，还提供了一种低功耗休眠模式。HT8833B采用带有散热器的超薄型密脚封装，且支持特殊封装外形的订制。（环保型：符合RoHS标准且不含锑/溴）。

商品特性

双路H桥电流控制电机驱动器
可以驱动两部直流电机或一部步进电机
低金属氧化物半导体场效应晶体管 (MOSFET)导通电阻：高侧 (HS) + 低侧 (LS) 360mΩ
采用HTSSOP16封装：每条H桥的RMS电流为1A，峰值电流为1.3A
采用QFN16封装：每条H桥的RMS电流为0.9A，峰值电流为1.2A
可以将输出并联，以实现2A RMS电流、2.6A峰值流（HTSSOP16封装)
可以将输出并联，以实现1.8A RMS电流、2.2A峰值流（QFN16封装)
宽电源电压范围：2.7V至10.8V
PWM绕组电流调节/电流限制
耐热增强型表面贴装封装

应用领域

电池供电式玩具
服务点 (POS) 打印机
视频安保摄像机
办公自动化设备
游戏机
机器人

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	-
	输出电流	-

	属性	参数值
	集成开关	-
	导通电阻	360mΩ
	工作温度	-40℃~+150℃
