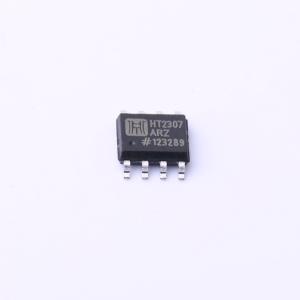

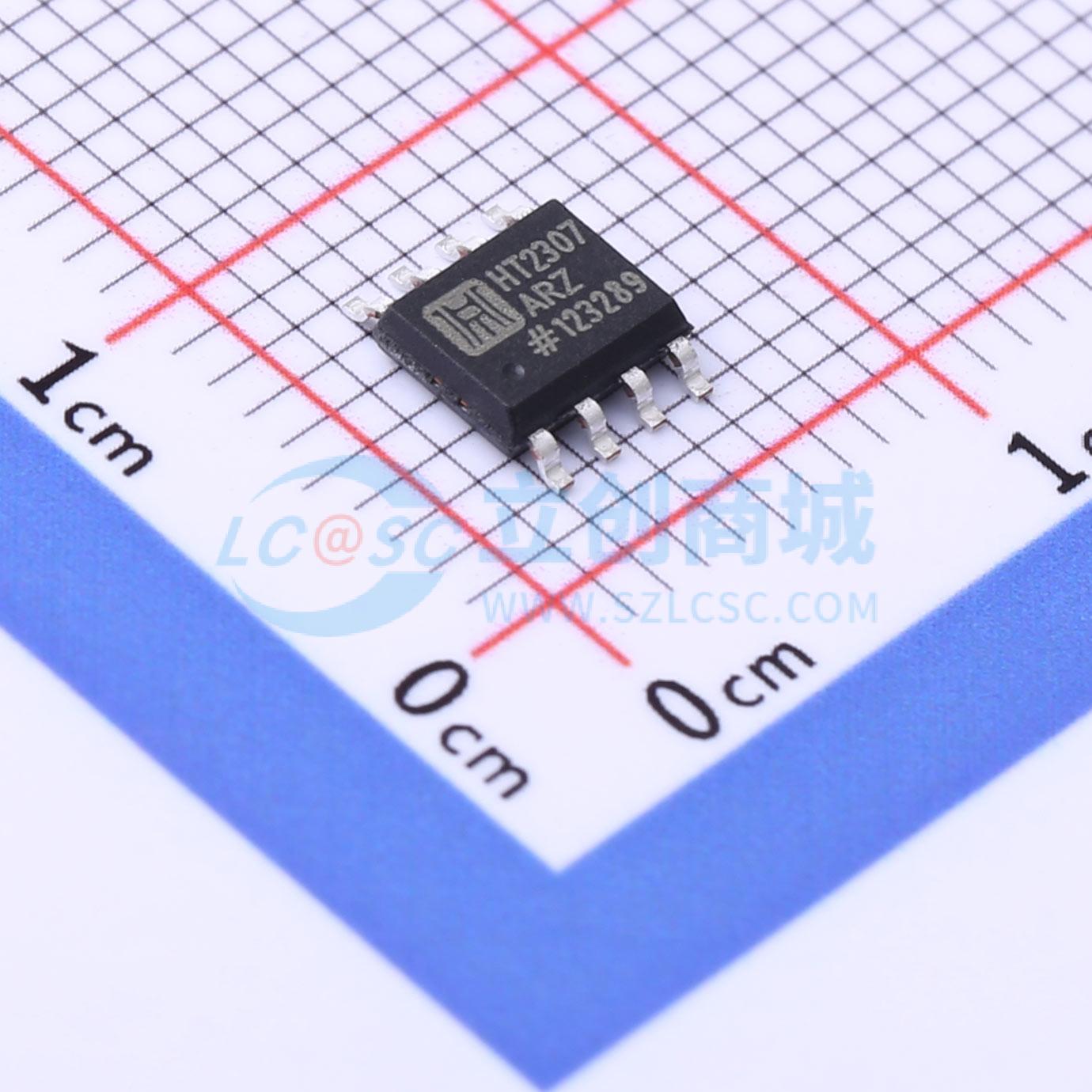

HT2307ARZ
3A 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HT2307A 是一款单片同步降压调节器,集成了90mΩ MOSFET,提供3A连续负载电流,输入电压范围为4.5V至27V。该设备具有固定的340kHz开关频率,输出电压可调范围为0.925V至20V。具有高达95%的效率,可编程软启动,稳定使用低ESR陶瓷输出电容器,逐周期过流保护等功能。
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT2307ARZ
- 商品编号
- C2928813
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~27V | |
| 输出电压 | 925mV~20V | |
| 输出电流 | 3A | |
| 开关频率 | 300kHz~380kHz | |
| 工作温度 | -20℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
HT2307A是一款单片同步降压稳压器。该器件集成了90 mΩ的MOSFET，可在4.5V至27V的宽工作输入电压范围内提供3A的连续负载电流。电流模式控制提供快速瞬态响应和逐周期电流限制。可调软启动功能可防止开机时的浪涌电流。
商品特性
- 3A输出电流
- 4.5V至27V宽工作输入范围
- 固定340KHZ频率
- 集成功率MOSFET开关
- 输出电压可在0.925V至20V范围内调节
- 效率高达95%
- 可编程软启动
- 使用低ESR陶瓷输出电容时稳定
- 逐周期过流保护
- 短路保护
- 输入欠压锁定 封装：ESOP8L
应用领域
- 分布式电源系统
- 网络系统
- FPGA、DSP、ASIC电源
- 绿色电子产品/电器
- 笔记本电脑
