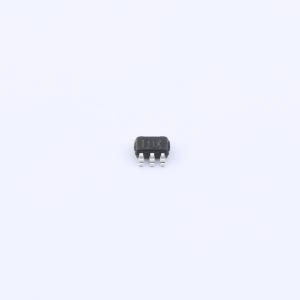

温馨提醒：图片仅供参考，商品以实物为准

TPS92360DCKR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS92360 配备 40V 额定值的集成开关 FET，是一款可驱动串联 LED 的升压转换器。该升压转换器内部具有一个 40V、1.8A MOSFET，最低电流限值为 1.2A，可针对小型至大型面板背光照明驱动单个 LED 或并联 LED 灯串。简化版原理图通过外部传感器电阻 RSET 设置白色 LED 的默认电流，反馈电压可调节至 204mV。
品牌名称: TI(德州仪器)
商品型号: TPS92360DCKR
商品编号: C2928788
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.01705克(g)

商品参数

商品概述

TPS92360 配备 40V 额定值的集成开关 FET，是一款可驱动串联 LED 的升压转换器。该升压转换器内部具有一个 40V、1.8A MOSFET，最低电流限值为 1.2A，可针对小型至大型面板背光照明驱动单个 LED 或并联 LED 灯串。简化版原理图通过外部传感器电阻 RSET 设置白色 LED 的默认电流，反馈电压可调节至 204mV。运行期间，LED 电流可通过施加到 CTRL 引脚上的脉宽调制 (PWM) 信号加以控制，该信号的占空比决定反馈基准电压。TPS92360 不会突发 LED 电流，因此不会在输出电容器上产生可闻噪声。为提供最佳保护，该器件配备集成的 LED 开路保护，即在 LED 开路状态下禁用 TPS92360，以防止输出电压超过器件的最大绝对电压额定值。TPS92360 采用节省空间的 5 引脚 SC70 封装。

商品特性

2.7V 至 5.5V 输入电压
集成 40V、1.8A MOSFET
驱动高达 38V 的 LED 灯串
最低 1.2A 开关电流限值
1.2MHz 开关频率
204mV 基准电压
内部补偿
PWM 亮度控制
LED 开路保护
欠压保护
内置软启动
热关断
效率高达 90%

应用领域

智能手机背光照明
平板电脑背光照明
PDA、掌上电脑、GPS 接收器
便携式媒体播放器、便携式电视
适合小尺寸和中等尺寸显示屏的白色 LED 背光照明
手持式数据终端 (EPOS)
手持式医疗设备
恒温器显示屏
血糖仪
闪光灯
冰箱和冷冻柜

优惠活动

9.9折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交29单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.7V~5.5V
	开关频率	1.2MHz
	通道数	1
	输出电压	2.7V~38V

	属性	参数值
	输出电流	1.2A
	调光	PWM
	特性	过温保护(OTP)；欠压保护(UVP)
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
