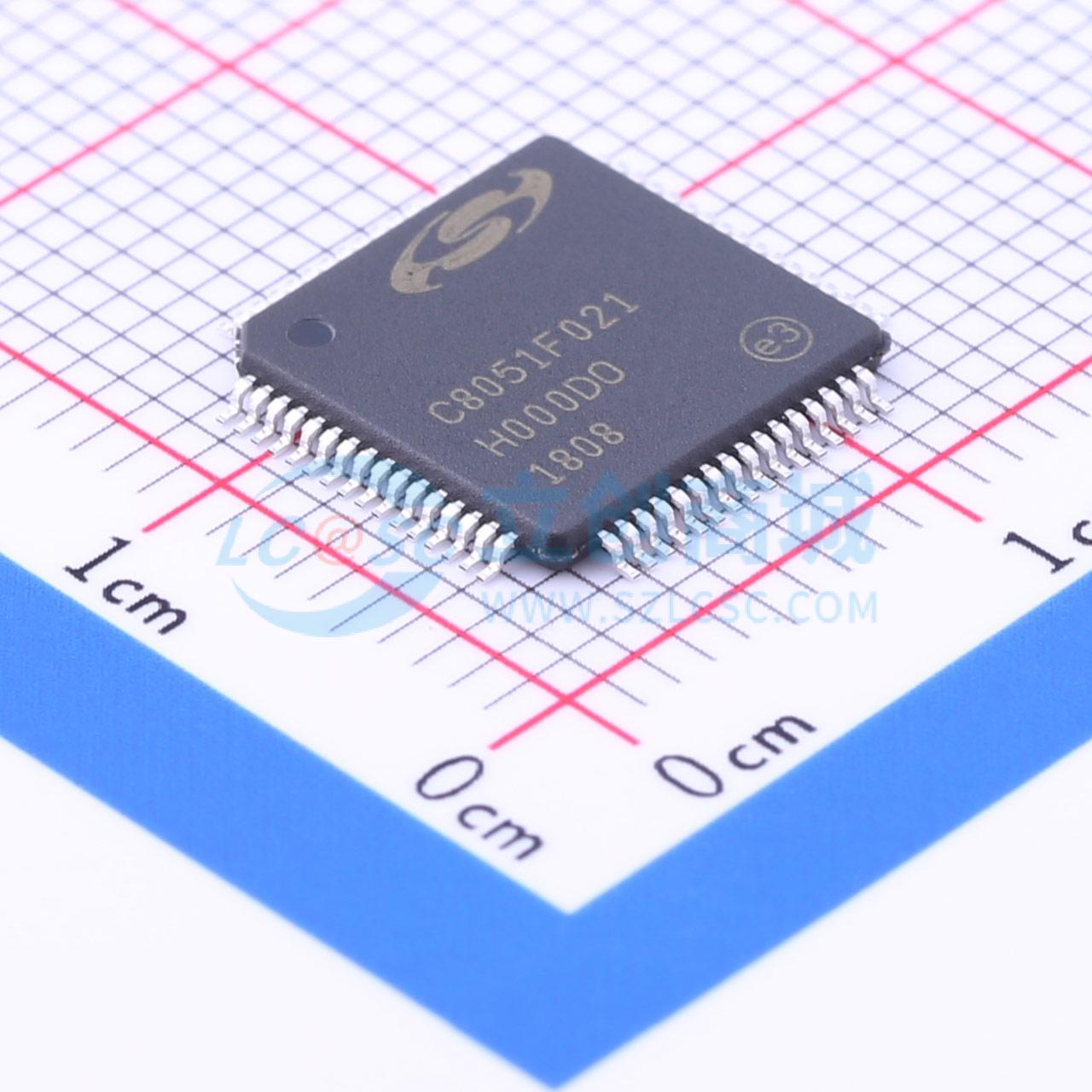

C8051F021-GQR
8K ISP FLASH MCU 高速 8051 微控制器核心及外设
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 8K ISP FLASH MCU Family
- 商品型号
- C8051F021-GQR
- 商品编号
- C31645
- 商品封装
- TQFP-64(10x10)
- 包装方式
- 编带
- 商品毛重
- 1.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 51家族 | |
| CPU最大主频 | 25MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 64KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 4.25KB | |
| EEPROM容量 | - |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 32 | |
| ADC(位数) | 8bit；12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 2.7V~3.6V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 上电复位(POR)；看门狗复位；内置通用定时器；内置温度传感器；外部管脚复位(NRST)；软件复位；掉电复位(PDR) |
商品概述
C8051F020/1/2/3 8K ISP FLASH MCU 系列具有多种模拟和数字外设。模拟外设包括 12 位和 10 位 SAR ADC、8 位 ADC、两个 12 位 DAC、两个模拟比较器、电压基准等。数字外设包括 8 字节宽和 4 字节宽的端口 I/O、硬件 SMBus（I²C 兼容）、SPI 和两个 UART 串口、可编程 16 位计数器/定时器阵列等。具有内部可编程振荡器和外部振荡器等时钟源，供电电压 2.7V 至 3.6V，有多种省电睡眠和关机模式，提供 100 引脚 TQFP 和 64 引脚 TQFP 封装，温度范围 -40℃ 到 +85℃。
商品特性
- 12 位（C8051F020/1）和 10 位（C8051F022/3）SAR ADC，±1 LSB INL，可编程吞吐量高达 100 ksps，最多 8 个外部输入，可编程为单端或差分，可编程放大器增益为 16、8、4、2、1、0.5，数据相关窗口中断发生器，内置温度传感器（±3℃）
- 8 位 ADC，可编程吞吐量高达 500 ksps，8 个外部输入，可编程放大器增益为 4、2、1、0.5
- 两个 12 位 DAC，可同步输出到定时器以实现无抖动波形生成
- 两个模拟比较器
- 电压基准
- 片上 JTAG 调试和边界扫描，片上调试电路便于全速、非侵入式在线/系统内调试，提供断点、单步执行、观察点、堆栈监控、检查/修改内存和寄存器，性能优于使用 ICEChips、目标池和插座的仿真系统，符合 IEEE1149.1 边界扫描，低成本完整开发套件
- 高速 8051 μC 内核，流水线指令架构，70% 的指令集在 1 或 2 个系统时钟内执行，25 MHz 时钟下吞吐量高达 25 MIPS，22 个向量中断源
- 4352 字节内部数据 RAM（4k + 256），64k 字节 FLASH，可在 512 字节扇区内进行系统编程，外部 64k 字节数据内存接口（可编程复用或非复用模式）
- 8 字节宽端口 I/O（C8051F020/2）和 4 字节宽端口 I/O（C8051F021/3），5V 耐压，硬件 SMBus（I²C 兼容）、SPI 和两个 UART 串口可同时使用，可编程 16 位计数器/定时器阵列，有 5 个捕获/比较模块，5 个通用 16 位计数器/定时器，专用看门狗定时器，双向复位引脚
- 内部可编程振荡器频率为 2 至 16 MHz，外部振荡器支持晶体、RC、C 或时钟，使用定时器 3 或 PCA 实现实时时钟模式
- 供电电压 2.7V 至 3.6V，典型工作电流 10 mA @ 20 MHz，有多种省电睡眠和关机模式，提供 100 引脚 TQFP 和 64 引脚 TQFP 封装，温度范围 -40℃ 到 +85℃
