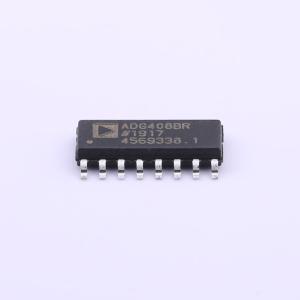

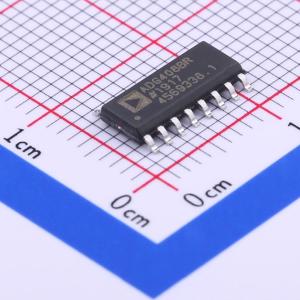

温馨提醒：图片仅供参考，商品以实物为准

ADG408BRZ-REEL7

高性能模拟多路复用器 ADG408/ADG409

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是单片 CMOS 模拟多路复用器，分别包含八个单通道和四个差分通道。具有低导通电阻、低功耗和高速切换等特点。
品牌名称: ADI(亚德诺)
商品型号: ADG408BRZ-REEL7
商品编号: C31708
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.115克(g)

商品参数

商品概述

ADG408/ADG409 分别是单片 CMOS 模拟多路复用器，包含八个单通道和四个差分通道。ADG408 根据 3 位二进制地址线 A0、A1 和 A2，将八个输入之一切换到公共输出。ADG409 根据 2 位二进制地址线 A0 和 A1，将四个差分输入之一切换到公共差分输出。两款器件均设有一个 EN 输入，用于使能或禁用器件。当器件被禁用时，所有通道均关闭。 ADG408/ADG409 采用增强型 LC²MOS 工艺设计，该工艺功耗低，同时具备高开关速度和低导通电阻。每个通道导通时双向导通性能相同，输入信号范围可扩展至电源电压。在关断状态下，可阻断高达电源电压的信号电平。所有通道均具有先断后通的开关动作，可防止切换通道时出现瞬间短路。该设计固有的低电荷注入特性，可使数字输入切换时的瞬态干扰降至最低。 ADG408/ADG409 是 DG408/DG409 模拟多路复用器的改进替代产品。

商品特性

电源最大额定值 44 V，νₛₛ 至 vₒₒ 模拟信号范围
低导通电阻（最大 100 Ω）
低功耗（电源电流 ISUPPLY < 75 μA）
快速切换
先断后通的开关动作
可直接替代 DG408/DG409

应用领域

音频和视频路由
自动测试设备
数据采集系统
电池供电系统
采样保持系统
通信系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	8:1
	通道数	1
	工作电压	12V
	导通时间(ton)	125ns

	属性	参数值
	导通电阻(Ron)	100Ω
	关闭时间(toff)	150ns
	工作温度	-40℃~+85℃
	导通电容(Con)	54pF
