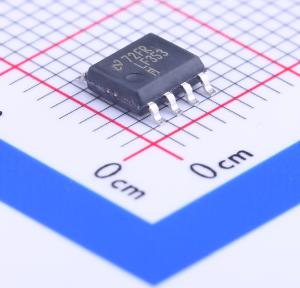

温馨提醒：图片仅供参考，商品以实物为准

LF353MX/NOPB

宽频带双JFET输入运算放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LF353-N 双通道、36V、4MHz、高压摆率 (13V/μs)、输入接近 V+、JFET 输入运算放大器
品牌名称: TI(德州仪器)
商品型号: LF353MX/NOPB
商品编号: C31705
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.238克(g)

商品参数

	属性	参数值
	商品目录	FET输入运放
	放大器数	双路
	增益带宽积(GBP)	4MHz
	输入偏置电流(Ib)	50pA
	输入失调电压(Vos)	5mV
	共模抑制比(CMRR)	100dB
	压摆率(SR)	13V/us
	静态电流(Iq)	3.6mA

	属性	参数值
	轨到轨	-
	输入失调电压温漂(Vos TC)	10uV/℃
	输出电流	-
	工作温度	0℃~+70℃
	双电源(Vee ~ Vcc)	-15V~15V
	最大电源宽度(Vdd-Vss)	36V
	噪声密度(eN)	16nV/√Hz@1000Hz
	输入失调电流(Ios)	25pA

商品概述

这些器件是低成本、高速、双 JFET 输入运算放大器，具有内部微调的输入失调电压（BI-FET II 技术）。它们所需的电源电流较低，但仍能保持较大的增益带宽积和快速的压摆率。此外，匹配良好的高压 JFET 输入器件可提供极低的输入偏置电流和失调电流。LF353-N 与标准 LM1558 引脚兼容，使设计人员能够立即提升现有 LM1558 和 LM358 设计的整体性能。这些放大器可用于高速积分器、快速 D/A 转换器、采样保持电路以及许多其他需要低输入失调电压、低输入偏置电流、高输入阻抗、高压摆率和宽带宽的电路。这些器件还具有低噪声和低失调电压漂移的特性。

商品特性

内部微调失调电压：10 mV
低输入偏置电流：50 pA
低输入噪声电压：25 nV/√Hz
低输入噪声电流：0.01 pA/√Hz
宽增益带宽：4 MHz
高压摆率：13 V/µs
低电源电流：3.6 mA
高输入阻抗：10^12 Ω
低总谐波失真：≤0.02%
低 1/f 噪声拐点：50 Hz
快速稳定至 0.01% 的时间：2 µs
