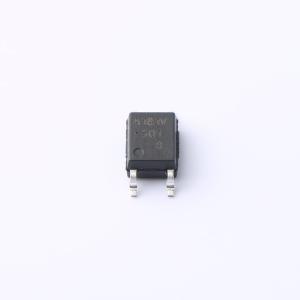

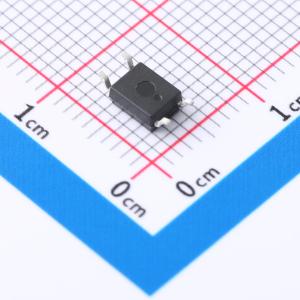

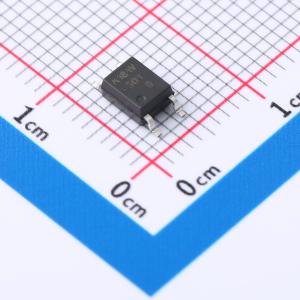

HCPL-181-06BE
贴片式迷你扁平型光电晶体管光耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 博通（Broadcom）HCPL - 181包含一个发光二极管和一个与之光耦合的光电晶体管。它采用4引脚迷你扁平表面贴装（SMD）封装，封装高度为2.0毫米。
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-181-06BE
- 商品编号
- C2927827
- 商品封装
- SO-4
- 包装方式
- 编带
- 商品毛重
- 0.288克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 200mV@20mA,1mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 170mW | |
| 正向电流(If) | 50mA |
商品概述
HCPL-181包含一个发光二极管和一个与之光耦合的光电晶体管。它采用4引脚迷你扁平SMD封装，高度为2.0mm。该产品尺寸小巧，可显著节省空间。其封装体积比传统DIP类型小30%。输入 - 输出隔离电压为3750Vrms。响应时间tr典型值为4μs，在输入电流为5mA时，最小电流传输比（CTR）为50%。
商品特性
- 电流传输比（CTR：在lF = 5mA、VCE = 5V时，最小为50%）
- 高输入 - 输出隔离电压（Viso = 3750Vrms）
- 高集电极 - 发射极电压（VCEO = 80V）
- 响应时间（tr：在VCE = 2V、IC = 2mA、RL = 100Ω时，典型值为4μs）
- 迷你扁平封装（高度2.0mm），卷带包装
- 通过UL认证
- 通过CSA认证
- 通过IEC 60747 - 5 - 5认证
- 可选配置：– IEC 60747 - 5 - 5认证（060）
应用领域
- 计算机的I/O接口
- 系统设备、测量仪器
- 不同电位和阻抗电路之间的信号传输
- 电源中的反馈电路
