温馨提醒：图片仅供参考，商品以实物为准

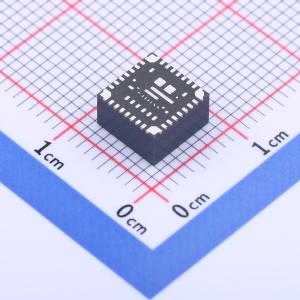

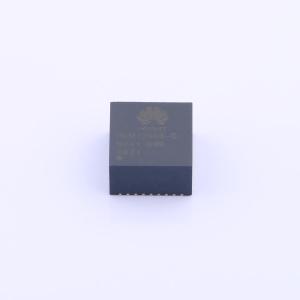

NAM12S06
电源模块DC-DC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- PSIP非隔离模块
- 品牌名称
- HUAWEI(华为)
- 商品型号
- NAM12S06
- 商品编号
- C2927870
- 包装方式
- 编带
- 商品毛重
- 0.89克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 类型 | - | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 9V~14V | |
| 转换效率 | 93.5% | |
| 输出电压(Vout) | 700mV~5.4V | |
| 输出电压精度 | ±2% | |
| 输出电流(最大值) | 6A |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | - | |
| 纹波噪声 | 20mVp-p；30mVp-p | |
| 开关频率 | 1MHz | |
| 最大容性负载 | 2000uF | |
| 工作温度 | -40℃~+105℃ | |
| 长度 | 7mm | |
| 宽度 | 7mm | |
| 高度 | 4mm | |
| 功能特性 | 可编程输出电压；欠压保护；过流保护；短路保护；自动故障恢复；过热保护 |
商品概述
NAM12S06-D是一款封装级（PSiP）DC-DC电源模块，输入电压为9V~14V，最大输出电流为6A，输出电压可调范围为0.7V~5.4V。
商品特性
- 效率：93.5%（Vin=12V，Vout=5.4V，ΔIout=6A）
- 尺寸（长×宽×高）：7mm×7mm×4mm
- 重量：0.7849
- 输入欠压保护、输出过流保护（打嗝模式）、输出短路保护（打嗝模式）、过温保护
- 符合RoHS 2.0标准
- 使能开关机（EN）
- 输出电压调节（FB）
应用领域
- 服务器
- 电信和数通应用
