PAC800D12-B1

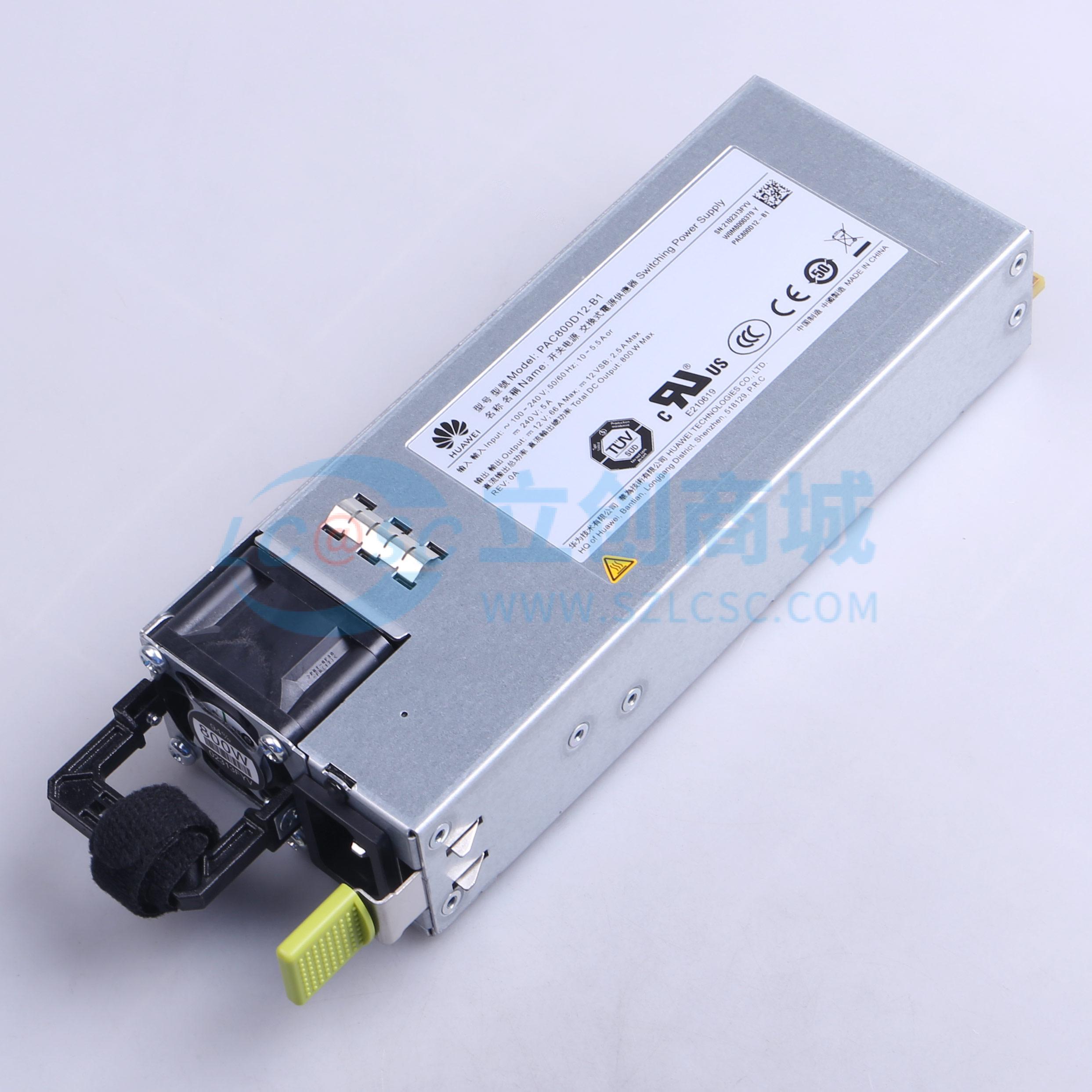

PAC800D12-B1电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PAC800D12-B1电源模块提供AC~DC和HVDC~DC转换功能，输入电压范围:90VAC~264VAC/180VDC~320VDC，支持12V/800W和12Vsb/30W双路输出。具有多种保护功能和I2C通信功能，适用于服务器和存储系统。
品牌名称: HUAWEI(华为)
商品型号: PAC800D12-B1
商品编号: C2927874
包装方式: 盒装
商品毛重: 773克(g)

商品参数

	属性	参数值
	商品目录	AC-DC电源模块
	转换类型	AC/DC-DC
	输出通道数	2
	工作电压(DC)	180V~320V
	工作电压(AC)	90VAC~264VAC
	输出电压(Vout)	12V
	输出电压精度	±1%
	输出电流(最大值)	66A

	属性	参数值
	输出功率	800W
	静态功耗	15W
	纹波噪声	120mVp-p
	最大容性负载	50000uF
	特性	过压保护；过流保护；欠压保护；过热保护；短路保护
	长度	185mm
	宽度	73.5mm
	高度	40mm

商品概述

PAC800D12-B1电源模块提供AC~DC和HVDC~DC转换功能，输入电压范围：90V AC~264V AC/180V DC~320V DC，支持12V/800W和12Vsb/30W双路输出，最大联合输出功率为800W。该电源模块支持热插拔应用，12V输出具有均流功能，支持1+1、2+1、3+1、2+2并联使用。工作温度–5℃~+55℃，支持风扇散热。

商品特性

嵌入式电源
交流输入
输出功率：800W
双路输出
12V DC
80plus白金
效率：50%负载（Vin = 230V AC/240VDC，I12V = 32.1A，I12Vsb = 1.25A）
不带风扇深×宽×高：185.0mm×73.5mm×40.0mm（7.28in.×2.89in.×1.57in.）
重量：<2kg
输入欠压保护、输入过压保护、输入过流保护、输出过压保护、输出过流保护、短路保护、过温保护
I2C通信功能
在线升级
UL、CB、TUV、CCC和CE认证符合IEC/UL/EN 60950-1、CAN/CSA C22.2 No. 60950-1-07、GB4943.1-2011和IEC/UL/EN 62368-1标准
符合RoHS6标准
