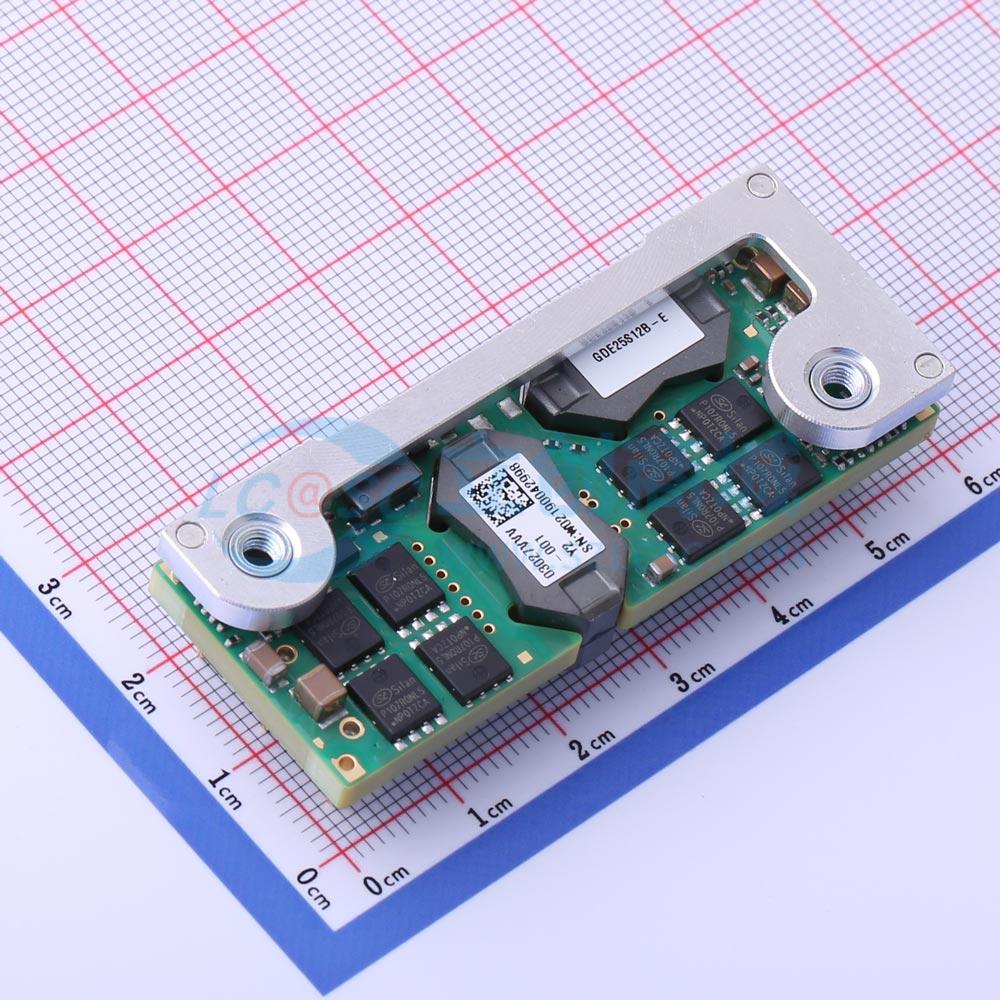

温馨提醒：图片仅供参考，商品以实物为准
GDE25S12B-E
降压型 36V~75V 12V 25A 300W
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 隔离式DC-DC转换器，采用行业标准的1/8砖结构，具有高效率和功率密度，输出纹波和噪声低。工作输入电压范围为36V至75Vi，额定输出电压为12V，最大输出电流为25A。
- 品牌名称
- HUAWEI(华为)
- 商品型号
- GDE25S12B-E
- 商品编号
- C2927865
- 包装方式
- 托盘
- 商品毛重
- 31.54克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 300W | |
| 工作电压(Vin) | 36V~75V | |
| 转换效率 | 94% | |
| 输出电压(Vout) | 12V | |
| 输出电流(最大值) | 25A | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 欠压保护；短路保护；过流保护；过压保护；自动故障恢复；过热保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 180kHz | |
| 纹波噪声 | 150mVp-p | |
| 长度 | 58.4mm | |
| 宽度 | 22.9mm | |
| 高度 | 12.1mm |
商品概述
GDE25S12B-E是隔离式DC-DC转换器，采用行业标准的1/8砖结构，具有高效率、高功率密度、低输出纹波和噪声的特点。其输入电压范围为36 V至75 V，额定输出电压为12 V，最大输出电流为25 A。
商品特性
- 效率：94.2%（Vin = 48 V，TA = 25℃，100%负载）
- 长×宽×高：58.4 mm × 22.9 mm × 12.1 mm（2.30 in. × 0.90 in. × 0.48 in.）
- 重量：约32 g
- 输入欠压保护、输出过流保护（打嗝模式）、输出短路保护（打嗝模式）、输出过压保护（打嗝模式）、过温保护（自动恢复）
- 远程开/关
- CE、UL认证
- 符合UL 60950-1、UL 62368-1、C22.2 No. 60950-1、EN 60950-1和EN 62368-1标准
- 符合RoHS6标准
应用领域
- 服务器
- 电信和数据通信应用
- 工业设备
