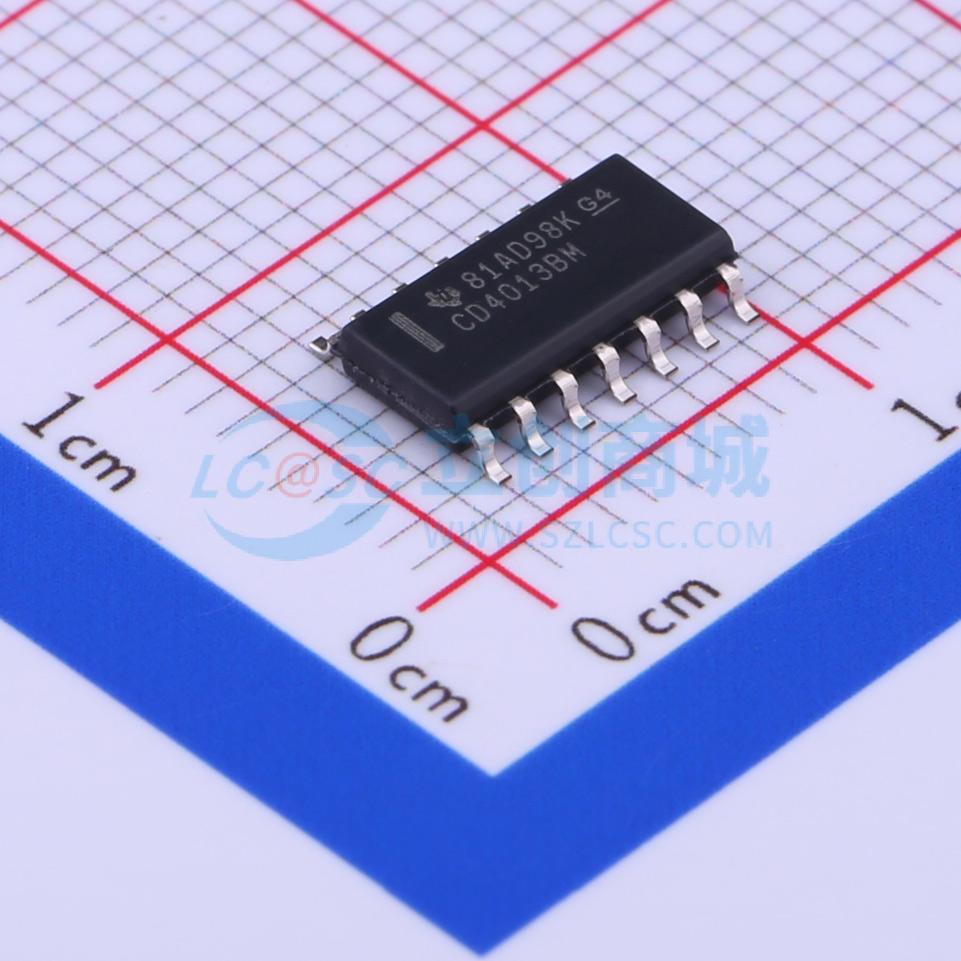

温馨提醒：图片仅供参考，商品以实物为准
CD4013BM
CMOS双D型触发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4013B CMOS 双通道 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4013BM
- 商品编号
- C347580
- 商品封装
- SOIC-14
- 包装方式
- 管装
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 3V~18V | |
| 时钟频率(fc) | 24MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 输出类型 | 互补式 | |
| 传播延迟(tpd) | 90ns@15V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 4000B系列 | |
| 灌电流(IOL) | 6.8mA | |
| 拉电流(IOH) | 6.8mA | |
| 静态电流(Iq) | 4uA | |
| 输入电容 | 5pF | |
| 工作温度 | -55℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 20ns；40ns；15ns | |
| 保持时间 | 5ns |
商品概述
CD4013B是CMOS双D型触发器，该器件包含两个相同且独立的D型触发器，每个触发器都拥有独立的数据、置位、复位、时钟输入，以及Q和Q非输出。D输入端的逻辑电平会在时钟脉冲的正跳变沿传输至Q输出端，置位或复位操作独立于时钟，分别通过置位端或复位端的高电平完成。该器件提供多种封装规格，包括14引脚双列直插塑料封装、14引脚小外形封装、14引脚薄型收缩小外形封装。
商品特性
- 具备异步置位复位能力
- 支持静态触发器工作模式
- 中等速度运行，10V电源条件下典型时钟翻转速率为16MHz
- 拥有标准化对称输出特性
- 全封装温度范围下，18V时最大输入电流为1μA，25℃、18V时最大输入电流为100nA
- 全封装温度范围下具备噪声容限，VDD=5V时噪声容限为1V，VDD=10V时为2V，VDD=15V时为2.5V
应用领域
- 电源传输
- 电网基础设施
- 医疗健康与健身
- 人体电子设备
- 照明
- 楼宇自动化
- 电信基础设施
- 测试与测量
- 移位寄存器
- 计数器
- 翻转电路
