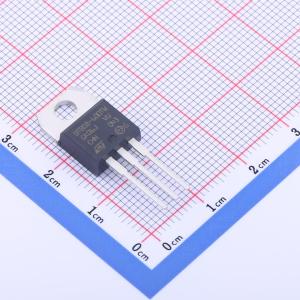

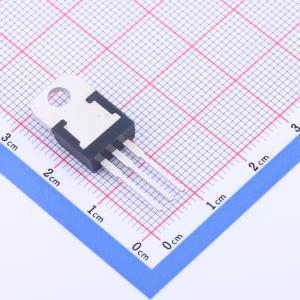

温馨提醒：图片仅供参考，商品以实物为准
BTB08-600TWRG
600V 15mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 8A标准和Snubberless 三端双向可控硅
- 品牌名称
- ST(意法半导体)
- 商品型号
- BTB08-600TWRG
- 商品编号
- C2926452
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 2.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个双向可控硅 | |
| 断态峰值电压(Vdrm) | 600V | |
| 通态电流(It) | 8A | |
| 浪涌电流 | 80A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.55V | |
| 门极触发电流(Igt) | 50mA | |
| 门极触发电压(Vgt) | 1.2V | |
| 保持电流(Ih) | 15mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
这些器件有通孔和表面贴装封装，适用于通用交流开关。Snubberless版本（BTA、BTB08_xxxxW和T8系列）推荐用于感性负载，因其具有高换向性能。逻辑电平版本设计用于直接与低功率驱动器（如微控制器）接口。BTA系列通过内部陶瓷垫提供电压绝缘的接线片（额定2500VRMS）。
商品特性
- 通态均方根电流IT(RMS)：8A
- 重复峰值关断电压VDRM/VRRM：600V至800V
- 触发门电流IGT：5mA至50mA
应用领域
- 通用交流开关
- 静态继电器的开关功能
- 加热调节
- 感应电机启动电路
- 调光器的相位控制
- 电机速度控制器的相位控制
