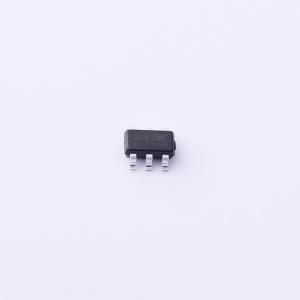

温馨提醒：图片仅供参考，商品以实物为准

SD8910G

21V 2A 同步降压 DC/DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SD8910G 是一款具有快速恒定导通时间 (FCOT) 控制模式的同步降压 DC/DC 转换器,提供 4.5V 至 21V 的输入电压范围和 2A 的连续负载电流能力。它支持 FCOT 模式控制,具有内置高侧 (145mΩ) 和低侧 (90mΩ) 功率开关,以及 0.6V 至 8V 的输出电压范围。该器件还包括多种保护功能,如逐周期电流限制、短路保护、欠压锁定和过温保护。
品牌名称: SHOUDING(首鼎半导体)
商品型号: SD8910G
商品编号: C2926464
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.147克(g)

商品参数

商品概述

SD8910G是一款采用快速恒定导通时间（FCOT）模式控制的同步降压DC/DC转换器。它集成了高端（典型值145mΩ）和低端（典型值90mΩ）功率开关，可提供2A的连续负载电流。该转换器可将4.5V至21V的输入电压调节至低至0.6V的输出电压。采用FCOT控制方案可实现快速瞬态响应，无需额外的外部补偿网络即可减小元件尺寸。

商品特性

低RDS(ON)集成功率MOSFET（145mΩ/90mΩ）
宽输入电压范围：4.5V至21V
输出电压范围：0.6V至8V
2A输出电流
FCOT模式实现快速瞬态响应
伪850kHz频率
输入欠压锁定
内部1.5ms软启动
逐周期电流限制
打嗝式短路保护
带自动恢复功能的过温保护
SOT-23-6封装

应用领域

机顶盒（STB）
LCD显示器、电视
分布式电源系统
网络设备、XDSL调制解调器

数据手册PDF

放大查看下载PDF

优惠活动

2.9折起

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~21V
	输出电压	600mV~8V
	输出电流	2A
	开关频率	850kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	300uA
	开关管(内置/外置)	内置
	输出类型	可调
