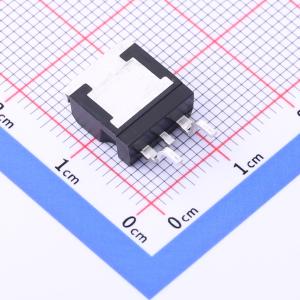

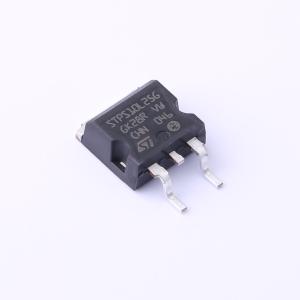

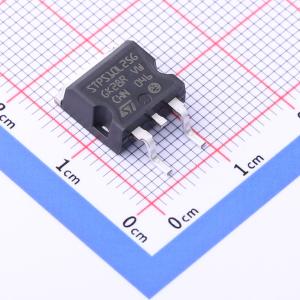

温馨提醒：图片仅供参考，商品以实物为准
STPS10L25G-TR
电压:25V 电流:30A
- 描述
- 25 V、10 A低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS10L25G-TR
- 商品编号
- C2926459
- 商品封装
- TO-220AC
- 包装方式
- 编带
- 商品毛重
- 1.61克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 550mV@20A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 25V | |
| 整流电流 | 30A | |
| 反向电流(Ir) | 800uA@25V |
商品概述
单肖特基整流器，适用于开关模式电源和高频DC-DC转换器。特别适用于3.3V开关模式电源单元的次级整流。
商品特性
- 极低的正向压降，减少功耗
- 优化导通与反向损耗的平衡，提升应用中的效能
- 具备规定的雪崩能力
- D²PAK封装可按需提供符合ECOPACK标准的组件
- 冷却方式为传导（C）
- 环氧树脂符合UL94 V0标准
- TO-220AC封装的推荐扭矩值为0.55N·m，最大扭矩值为0.7N·m
- 评估最大传导损耗可使用公式：P=0.22×IF(AV)+0.013×IF²(RMS)（脉冲测试条件：tp=380μs，占空比<2%）
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 3.3V开关模式电源单元的次级整流
