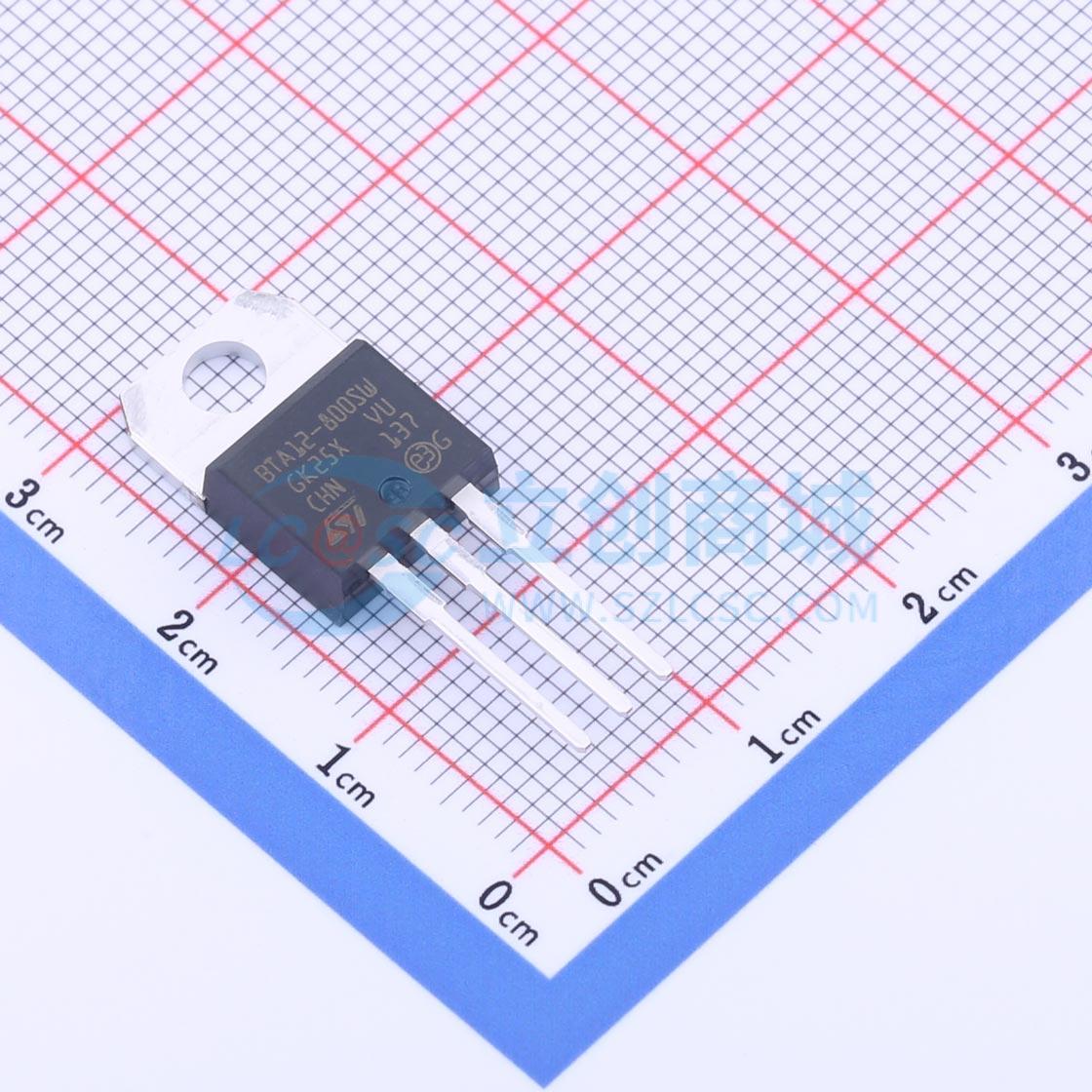

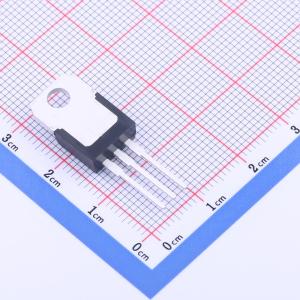

温馨提醒：图片仅供参考，商品以实物为准
BTA12-800SWRG
无缓冲、逻辑电平和标准三端双向可控硅，适用于开关功能，具有高换向能力
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 12A标准和Snubberless 三端双向可控硅
- 品牌名称
- ST(意法半导体)
- 商品型号
- BTA12-800SWRG
- 商品编号
- C2926451
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 2.99克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个双向可控硅 | |
| 断态峰值电压(Vdrm) | 800V | |
| 通态电流(It) | 12A | |
| 浪涌电流 | 120A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.55V | |
| 门极触发电流(Igt) | 10mA | |
| 门极触发电压(Vgt) | 1.3V | |
| 保持电流(Ih) | 10mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
BTA12、BTB12和T12xx系列双向可控硅提供通孔或表面贴装封装，适用于通用市电交流开关。Snubberless™版本（带W后缀和T12xx系列）采用内部陶瓷垫，提供符合UL标准（文件参考：E81734）的绝缘接线片（额定值2500 VRMS）。逻辑电平版本BTA12-600TW和BTA12-600SW具有低保持电流特性。
商品特性
- 中等电流双向可控硅，采用夹片键合技术，热阻低
- 绝缘型BTA采用低热阻绝缘陶瓷
- 具备高换向（4象限）或极高换向（3象限）能力
- BTA系列通过UL1557认证（文件参考：81734）
- 封装符合RoHS（2011/65/EU）标准
- Snubberless™版本具有高换向性能，特别适用于感性负载
- 逻辑电平版本具有低保持电流
应用领域
- 静态继电器、加热调节或感应电机启动电路中的开关功能
- 调光器和家电电机速度控制器中的相位控制操作
- LED灯调光器设计（逻辑电平版本）
- 感性负载应用（Snubberless™版本）
