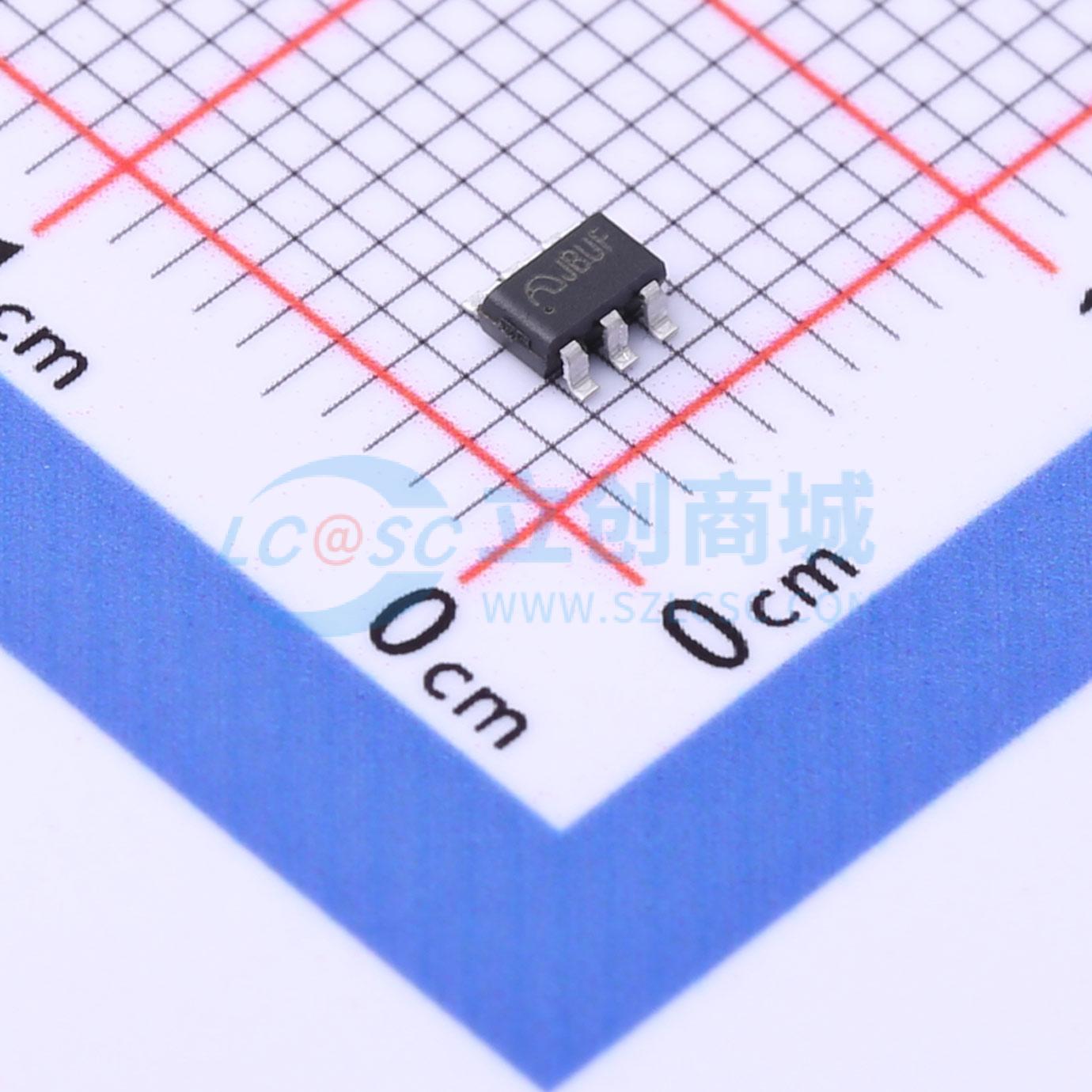

温馨提醒：图片仅供参考，商品以实物为准
ME2214AM6G
小封装、高性能、用于白光 LED 驱动器的异步升压电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款高频异步升压转换器。内部MOSFET可支持多达6个串联或3x13个白色LED用于背光和OLED电源应用，内部软启动功能可降低浪涌电流。该器件以1MHz固定开关频率工作，允许使用小型外部组件并简化可能的EMI问题。此外，该IC具有26V过压保护，允许使用额定电压较低的廉价小型输出电容。LED电流最初由外部检测电阻Rs设置。
- 品牌名称
- MICRONE(南京微盟)
- 商品型号
- ME2214AM6G
- 商品编号
- C2925759
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.5V~5.5V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 输出电流 | 260mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 特性 | 过压保护(OVP)；过温保护(OTP)；欠压保护(UVP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
ME2214是一款高频异步升压转换器。内部MOSFET可支持多达6个串联或3x13个白光LED用于背光和OLED电源应用，内部软启动功能可降低浪涌电流。该器件以1MHz固定开关频率工作，允许使用小型外部元件并简化可能的EMI问题。此外，该IC具备26V过压保护功能，允许使用额定电压较低、价格低廉且体积小巧的输出电容器。LED电流最初由外部检测电阻Rs设定。
商品特性
- 输入电压（VIN）工作范围：2.5V至5.5V
- 内部功率N沟道MOSFET开关
- 宽范围PWM调光（100Hz至200kHz）
- 1MHz开关频率
- 尽量减少外部元件数量
- 内部软启动
- 内部补偿
- 欠压保护
- 过压保护
- 过温保护
应用领域
- 手机
- 数码相机
- 个人数字助理（PDA）、智能手机、MP3播放器和OLED设备
- 可能的仪器设备
