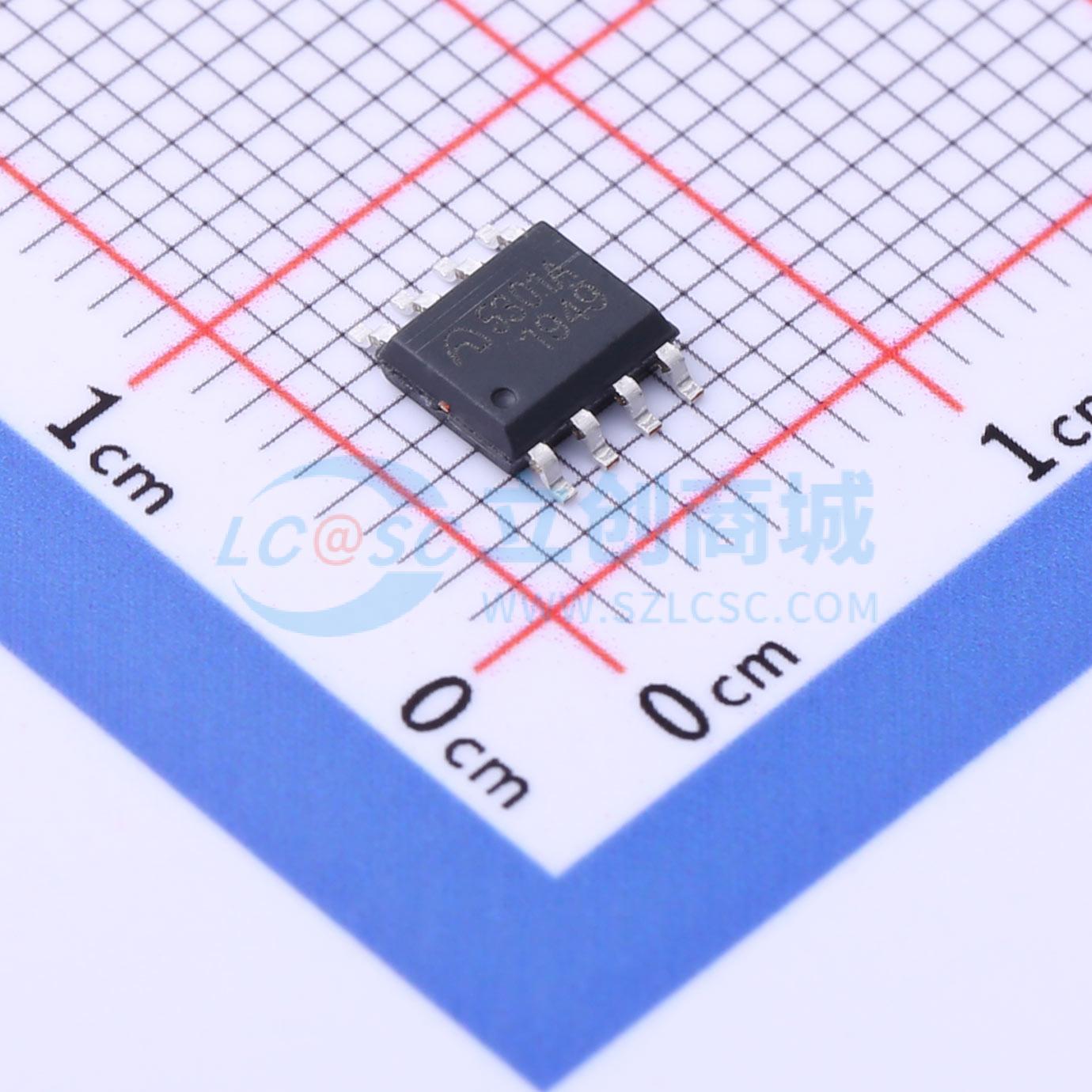

温馨提醒：图片仅供参考，商品以实物为准

ME5301ASPG

AB类D类切换、超低EMI、无需滤波器、5W单声道音频功放

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 音频功放 ME5301是一款带AB类/D类工作模式切换功能、超低EMI、无需滤波器、5W单声道音频功放。通过CTRL管脚使芯片在AB类或者D类工作模式之间切换，以匹配不同的应用环境。即使工作在D类模式，ME5301采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少对其他部件的影响。
品牌名称: MICRONE(南京微盟)
商品型号: ME5301ASPG
商品编号: C2925770
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.153克(g)

商品参数

	属性	参数值
	商品目录	音频功率放大器
	功放类型	AB类功放；D类功放
	扬声器通道数	单声道
	输出功率	3.1W×1@4Ω；5W×1@2Ω；4.0W×1@2Ω；4.7W×1@2Ω；2.6W×1@4Ω；2.9W×1@4Ω；2.1W×1@4Ω；3.9W×1@2Ω
	工作电压	3V~5.5V

商品概述

ME5301是一款带AB类/D类工作模式切换功能、超低EMI、无需滤波器、5W单声道音频功放。通过CTRL管脚使芯片在AB类或者D类工作模式之间切换，以匹配不同的应用环境。即使工作在D类模式，ME5301采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少对其他部件的影响。ME5301无需滤波器的PWM调制结构及反馈电阻内置方式减少了外部元件、PCB面积和系统成本。ME5301内置过流保护、过热保护及欠压保护功能，有效地保护芯片在异常工作状况下不被损坏。并且利用扩频技术充分优化全新电路设计，高达90%的效率更加适合便携式音频产品。ME5301提供ESOP8封装，额定的工作温度范围为 - 40°C至85°C。

商品特性

AB类/D类工作模式切换通过一线脉冲控制
低功耗关断模式通过一线脉冲控制
节省主控GPIO
输出功率5W
THD = 0.1%（1W输出功率、5V电源）
优异的全带宽EMI抑制能力
优异的“上电，掉电”噪声抑制
高达90%以上的效率(D类工作模式)
工作电压范围：3.0V ~ 5.5V
过流保护、过热保护、欠压保护

应用领域

手提电脑
台式电脑
低压音响系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	总谐波失真+噪声(THD+N)	0.1%
	静态电流(Iq)	18mA；12mA
	工作温度	-40℃~+85℃
	电源纹波抑制比(PSRR)	-72dB；-80dB
	效率	90%
