温馨提醒：图片仅供参考，商品以实物为准

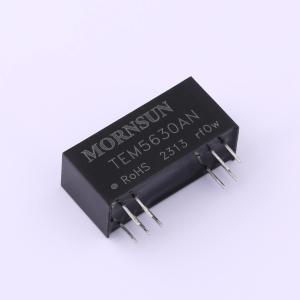

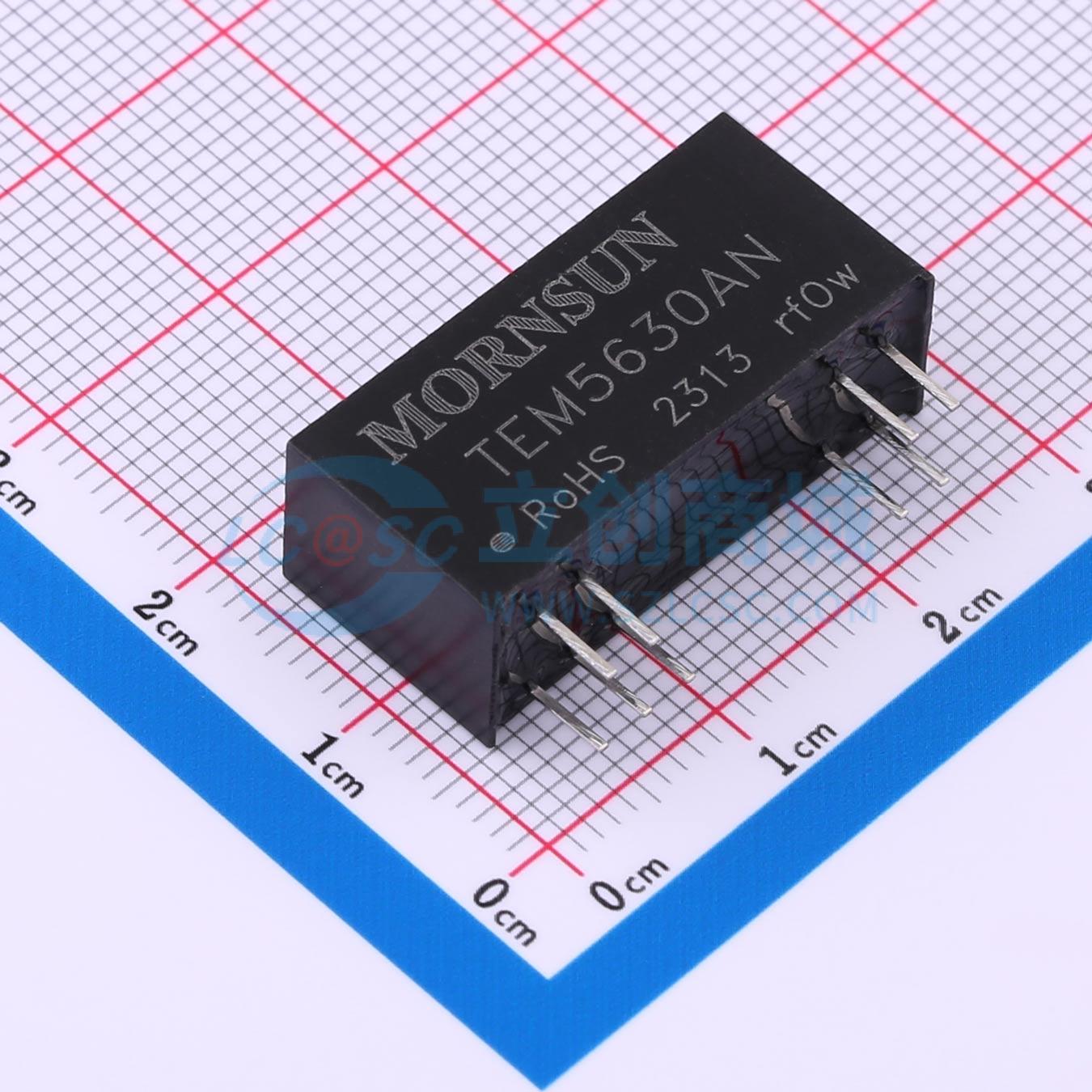

TEM5630AN
22.8V~25.2V 0V~5V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TEMxxxAN 系列是模拟信号隔离模块，输入为毫伏级正负信号，输出为转换后的正信号。它们配备了高效的内置微功耗电源，可为内部输入信号电路提供额外电力。与光电耦合器隔离器相比，所采用的电磁隔离技术性能更优、精度更高且温度漂移更低
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- TEM5630AN
- 商品编号
- C2925789
- 商品封装
- DIP,26x9.5mm
- 包装方式
- 管装
- 商品毛重
- 5.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 工作电压(Vin) | 22.8V~25.2V | |
| 输出电压(Vout) | 0V~5V | |
| 隔离电压(Vrms) | 2kV | |
| 特性 | 反接保护 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 纹波噪声 | 35mVp-p | |
| 长度 | 26mm | |
| 宽度 | 9.5mm | |
| 高度 | 12.5mm |
商品特性
- 两端隔离(信号输入与信号输出相互隔离)
- 高精度等级 (0.1% FS)
- 高线性度 (0.1% FS)
- 隔离电压(2KVAC/60s)
- 极低温漂(50PPM/°C ， -40°C to +85°C 范围内)
- 工业级(工作温度范围: -40°C to +85°C)
- 高可靠性（MTBF >500,000 小时）
- 低纹波噪声：≤35mVp-p(20MHz)
- ESD防护(IEC/EN61000-4-2 Contact ±4KV perf. Criteria B)
- 小体积：DIP18封装（269.512.5mm)
- 信号负载能力： =2KΩ(信号输出为最大时 @ 10V)
应用领域
- 正负电流信号的检测
- 基于电阻桥的压力检测
