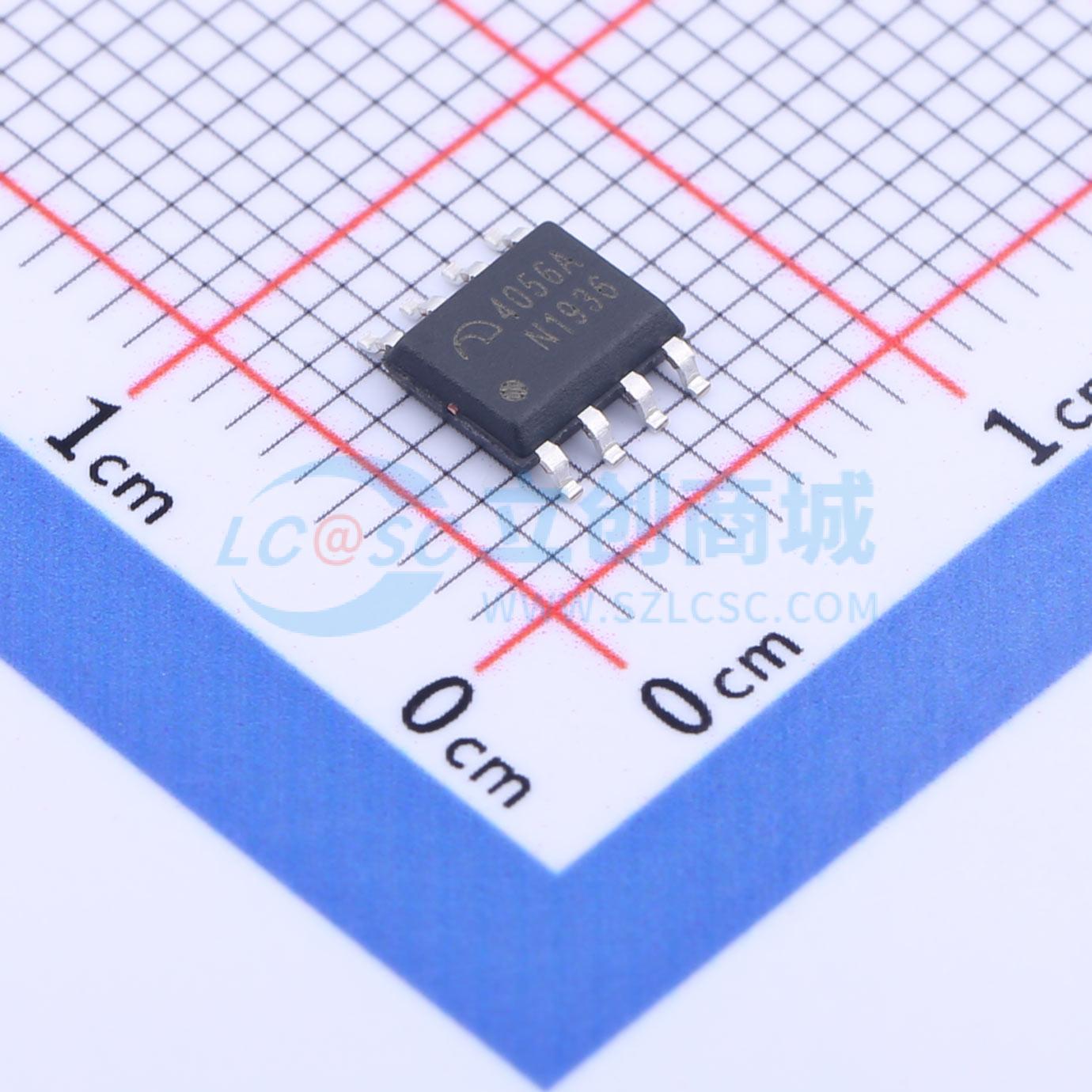

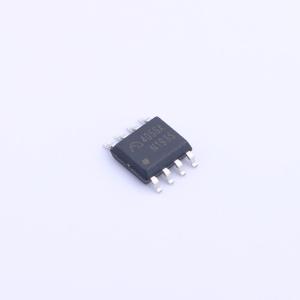

ME4056ASPG-N

锂电池充电管理芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ME4056-N是一款单节锂电池充电管理芯片，具有恒压恒流充电特点。最大充电电流可达0.9A，不需要另加二极管和电流检测电阻。ME4056-N包含两个漏级开路输出的状态指示端：充电状态指示CHRG和电池故障状态指示输出端STDBY。
品牌名称: MICRONE(南京微盟)
商品型号: ME4056ASPG-N
商品编号: C2925765
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.139克(g)

商品参数

商品概述

ME4056-N是一款单节锂电池充电管理芯片，具有恒压恒流充电特点。最大充电电流可达0.9A，不需要另加二极管和电流检测电阻。ME4056-N包含两个漏级开路输出的状态指示端：充电状态指示CHRG和电池故障状态指示输出端STDBY。芯片内部的热反馈电路使温度超过145℃自动降低充电电流。这个功能可以使用户最大限度利用芯片的功率处理能力，不用担心芯片过热而损坏芯片或外部器件，最大限度保证芯片的可靠性。当输入电压大于电压欠压保护阈值，同时使能端接高电平时，ME4056-N开始对电池充电，CHRG管脚输出低电平，表示充电正在进行，如果电池电压低于2.9V，充电器用小电流对电池进行预充电。当电池电压超过2.9V时，切换到恒流模式对电池充电，充电电流有PROG管脚和GND之间的电阻确定。当电池电压接近4.2V（或4.34V）时，充电电流逐渐减小。当电流减小到充电结束阈值时（恒流电流的1/10），充电周期结束，CHRG端输出高阻态，STDBY输出低电位。当电池电压降到再充电阈值以下时，自动开始新的充电周期。芯片内部的高精度电压基准源，误差放大器和电阻分压网络确保电池端调制电压精度在1%以内，满足锂离子电池和锂聚合物电池的要求。当输入电压掉电或者输入电压低于电池电压时，充电器进入睡眠模式。电池端漏电电流低至2uA，从而增加待机时间。如果将使能端接低电平，芯片将停止充电。

商品特性

最高工作电压到7V，提高系统可靠性
可编程充电电流可达0.9A
防电池反接保护功能
内部热反馈保护功能，控制系统在合理充电范围
无需MOSFET，检测电阻或隔离二极管
采用ESOP8封装的单节完整线性充电器
恒流恒压切换精度可达±1%的4.2V / 4.34V固定充电截止电压
自动再充电功能
充电状态双输出，无电池和故障状态显示
C/10终止充电
待机电流55μA
2.9V涓流切换阈值
软启动限制浪涌电流
电池温度监测功能

应用领域

移动电话
数码相机
MP3，MP4播放器
蓝牙应用
便携设备
USB电源，适配器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交15单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4V~7V
	最大充电电流	900mA
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	55uA
