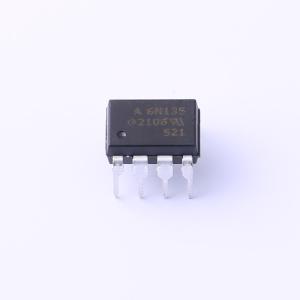

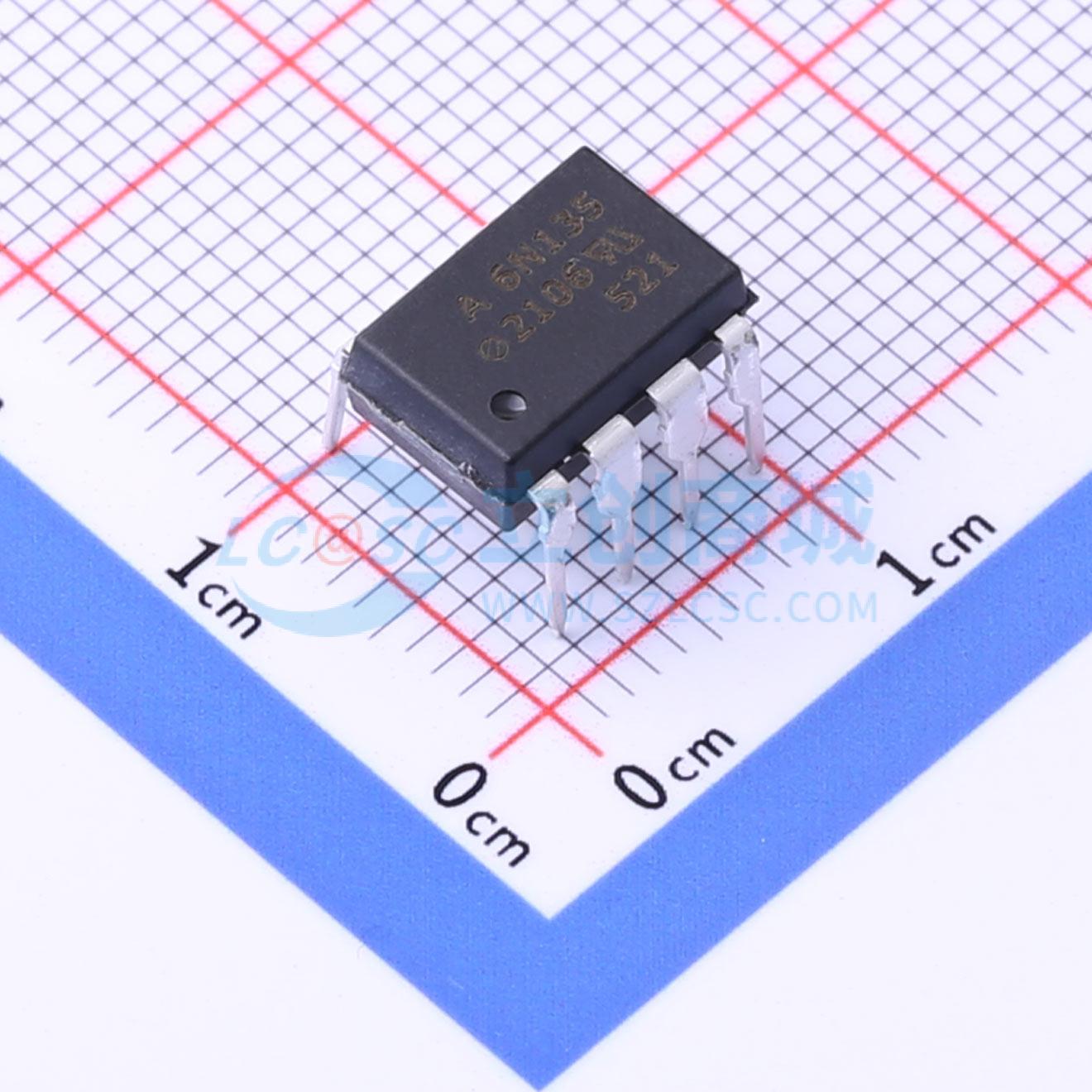

6N135-000E
DC输入 1通道 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这些二极管-晶体管光耦合器在LED和集成光电探测器之间使用绝缘层，以提供输入和输出之间的电气绝缘。通过减少基极-集电极电容，光电二极管偏置和输出晶体管集电极的单独连接可将速度提高到传统光电晶体管耦合器的一百倍。这些单通道光耦合器有8引脚DIP、SO-8和宽体封装配置。部分型号适用于TTL/CMOS、TTL/LSTTL或宽带宽模拟应用
- 品牌名称
- Broadcom(博通)
- 商品型号
- 6N135-000E
- 商品编号
- C2925073
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~15V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 1kV/us | |
| 传输速率 | 1Mbit/s | |
| CTR-电流传输比 | 7% | |
| 通道数 | 1 | |
| 工作温度 | -55℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 200ns | |
| 传播延迟 tpHL | 1.5us | |
| 输入阈值电流(FH) | - | |
| 输出电流 | 8mA | |
| 耗散功率(Pd) | 100mW | |
| 正向压降(Vf) | 1.5V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA |
