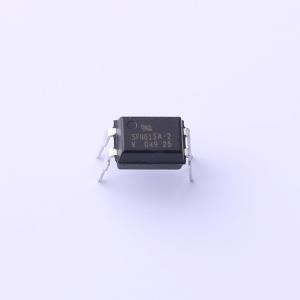

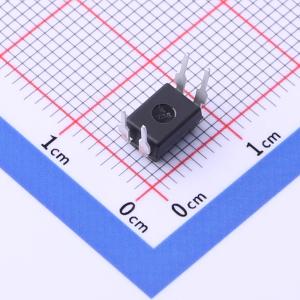

SFH615A-2

DC输入隔离电压(rms):5300V

描述: 具有多种传输比、低耦合电容和高隔离电压。这些耦合器具有砷化镓红外二极管发射器，该发射器与硅平面光电晶体管探测器光耦合，并封装在塑料 DIP-4 封装中。耦合器件设计用于两个电气隔离电路之间的信号传输。耦合器端部可堆叠，引脚间距为 2.54mm。选项 6 可实现大于 8mm 的爬电距离和电气间隙。此版本符合 IEC 60950（DIN VDE 0805）标准，适用于最高 400V_RMS 或直流的工作电压。
品牌名称: VISHAY(威世)
商品型号: SFH615A-2
商品编号: C2925143
商品封装: DIP-4
包装方式: 管装
商品毛重: 0.455克(g)

商品参数

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	DC
	输出类型	光电三极管
	正向压降(Vf)	1.35V
	输出电流	50mA
	隔离电压(Vrms)	5.3kV
	直流反向耐压(Vr)	6V
	负载电压	70V
	输出通道数	-

	属性	参数值
	集射极饱和电压(VCE(sat))	250mV@10mA
	上升时间(tr)	2us
	下降时间	2us
	工作温度	-55℃~+100℃
	电流传输比(CTR)最小值	63%
	电流传输比(CTR)最大值/饱和值	125%
	总功耗(Pd)	-
	正向电流(If)	60mA

商品概述

SFH615A具有多种传输比、低耦合电容和高隔离电压的特点。这些耦合器采用砷化镓（GaAs）红外二极管发射器，与硅平面光电晶体管探测器进行光耦合，并采用塑料DIP - 4封装。这些耦合器件用于两个电气隔离电路之间的信号传输。该耦合器引脚间距为2.54 mm，可端部堆叠。选择选项6时，爬电距离和电气间隙距离大于8 mm。此版本符合IEC 60950（DIN VDE 0805）标准，在最高400 VRMS或直流工作电压下可实现加强绝缘。

商品特性

正向电流相关的出色电流传输比（CTR）线性度
隔离测试电压为5300 VRMS
快速开关时间
低CTR衰减
低耦合电容
