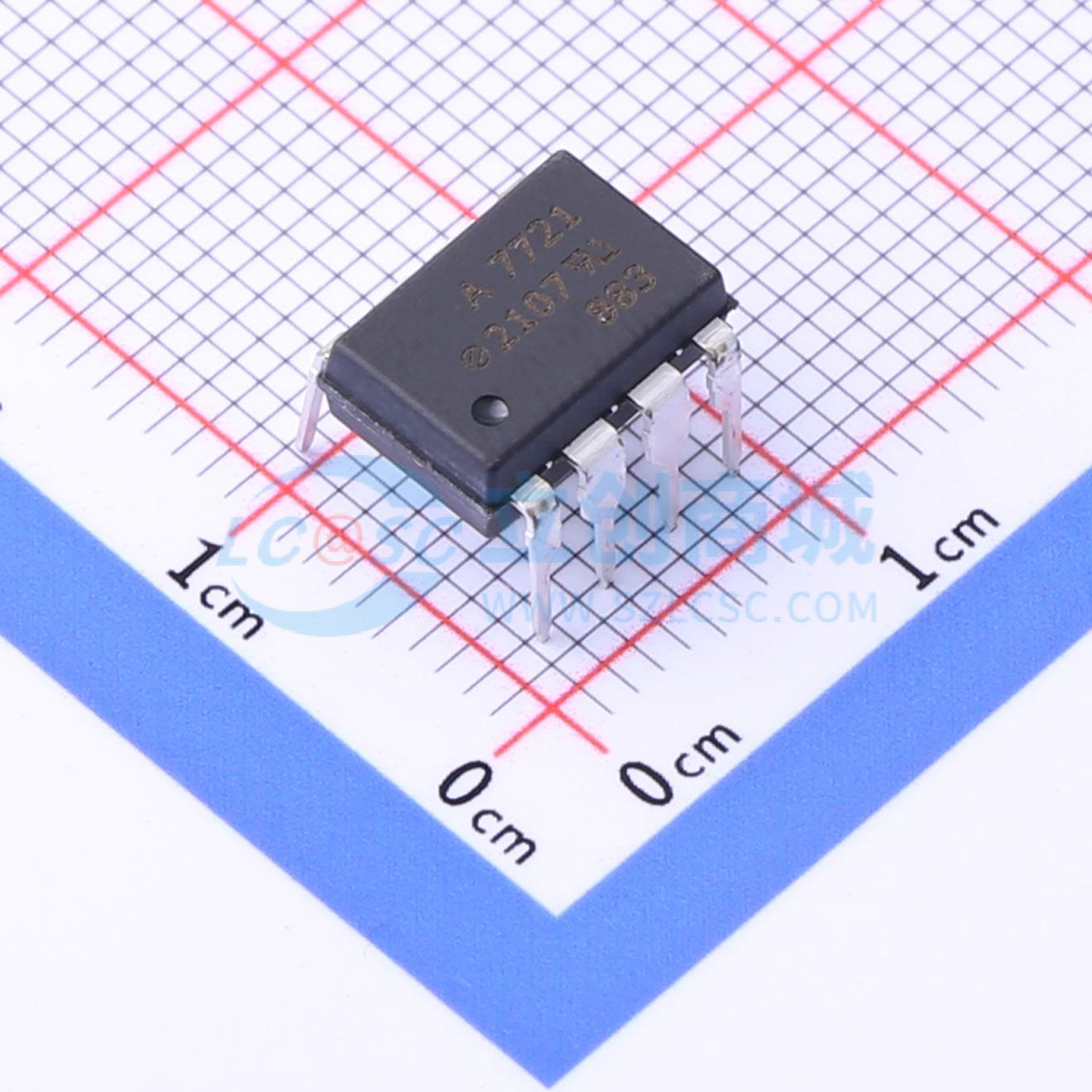

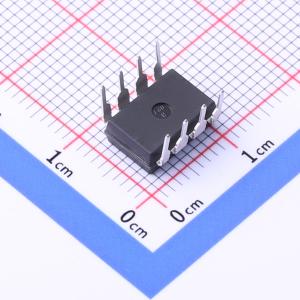

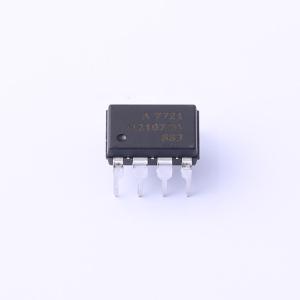

温馨提醒：图片仅供参考，商品以实物为准
HCPL-7721-000E
DC输入 1通道 隔离电压(rms):3750V
- 描述
- 采用8引脚DIP或SO-8封装形式，利用最新的CMOS IC技术，实现了低功耗的出色性能。仅需两个旁路电容即可实现完全的CMOS兼容性。基本组成部分包括CMOS LED驱动IC、高速LED和CMOS探测器IC。CMOS逻辑输入信号控制LED驱动IC，为LED供电。探测器IC集成了光电二极管、高速跨阻放大器和带输出驱动器的电压比较器。
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-7721-000E
- 商品编号
- C2925075
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 20kV/us | |
| 传输速率 | 25Mbps | |
| CTR-电流传输比 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 20ns | |
| 传播延迟 tpHL | 19ns | |
| 输入阈值电流(FH) | - | |
| 输出电流 | 10mA | |
| 耗散功率(Pd) | 150mW | |
| 输出电压 | - | |
| 正向压降(Vf) | - | |
| 直流反向耐压(Vr) | - | |
| 正向电流(If) | - |
