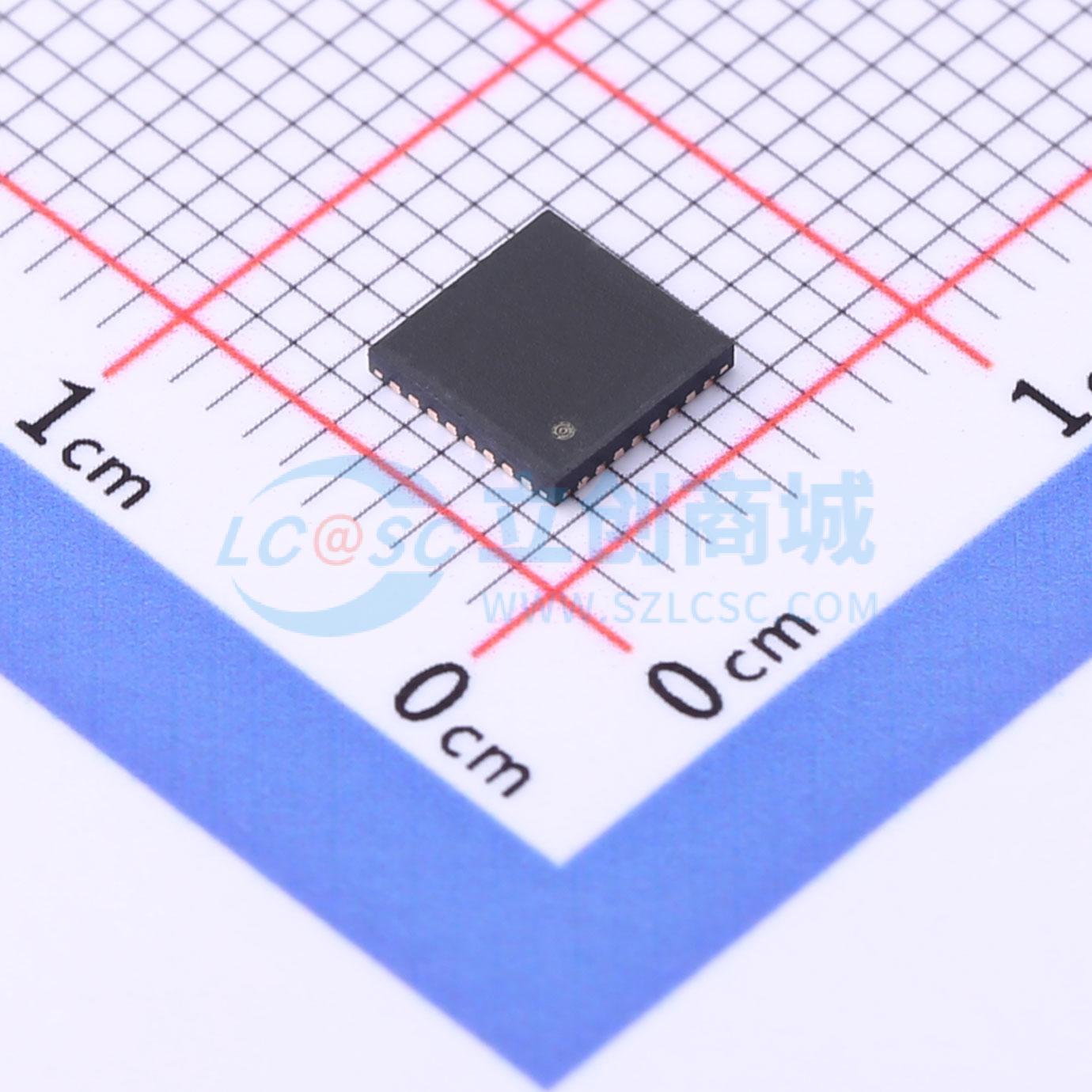

A32NQ32C3
13.56MHz非接触读卡器IC
- 描述
- A32NQ32C3是一款应用广泛的非接触读卡器芯片，集成了在13.56MHz下的多种非接触通信方式和协议，具有很高的技术集成度。
- 品牌名称
- Althico(万物芯联)
- 商品型号
- A32NQ32C3
- 商品编号
- C2924643
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频卡芯片 | |
| 协议 | - | |
| 接口类型 | I2C；UART；SPI |
| 属性 | 参数值 | |
|---|---|---|
| 频率 | 13.56MHz | |
| 工作电压 | 2.5V~5V |
商品概述
A32NQ32C3 是一款应用广泛的非接触读卡器芯片，集成了在 13.56MHz 下的多种非接触通信方式和协议，具有很高的技术集成度。 A32NQ32C3 工作在读写器模式时，其传输模块支持 ISO/IEC 14443 A 和 ISO/IEC14443 B 标准，并可采用多种传输速率和调制方法。 A32NQ32C3 支持以下几种工作模式：
- 支持 ISO/IEC 14443A, ISO/IEC 14443B 和 FeliCa 的读写器模式
- 支持 ISO/IEC 14443A 的卡操作模式
- 支持 NFCIP-1 模式 这些模式支持不同的传输速率和调制方法。
商品特性
- 读写器模式支持 ISO/IEC 14443A 标准
- 读写器模式支持 ISO/IEC 14443B 标准
- 读写器模式支持 FeliCa 规范
- 支持 ISO/IEC 18092 NFCIP-1 标准
- 模拟卡模式支持 ISO/IEC 14443A 标准
- 高度集成的解调和解码模拟电路
- 只需很少的外部器件，即可将输出驱动连接至天线
- 在读写器模式下，典型操作距离最高可达 90mm ，具体取决于天线设计和电源
- 在 NFCIP-1 模式下，通讯距离可达 50mm ，具体取决于天线设计和电源
- 支持 S²C 接口
- 支持的主机接口：I2C 接口，快速模式速率可达 400k ，高速模式可达 3400k；UART 接口，最高可达 1228.8k；SPI 接口，速率最高 10Mbit/s
- 64 字节 FIFO 缓冲器用于接收和发送
- 灵活的中断模式
- 低功耗的硬件掉电模式
- 支持软件掉电模式
- 支持 LPCD 功能
- 可编程定时器
- 内部振荡器，连接 27.12MHz 晶体
- 2.5V - 5V 宽范围电源电压
- CRC 协处理器
- 可编程 I/O 管脚
- 内部自检功能
应用领域
- 考勤签到
- 门禁控制
- 公共交通
- 食堂就餐
- 水电气充值
- 便携式手持设备
- 各种会员系统
