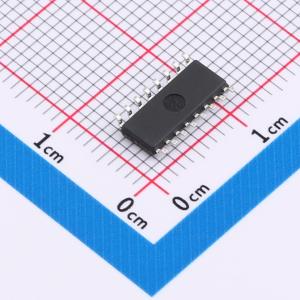

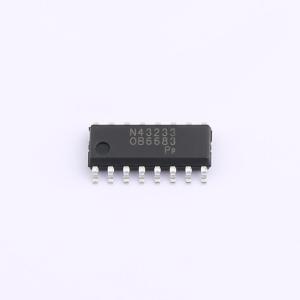

温馨提醒：图片仅供参考，商品以实物为准

OB6683CGPA

高性能TM PFC/QR组合控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: OB6683在单芯片中集成了过渡模式功率因数校正（TM PFC）控制器和准谐振（QR）控制器。PFC控制器为优化功率因数提供了经济高效的解决方案。与传统PWM系统相比，QR控制器可实现更高的效率和更低的电磁干扰（EMI）
品牌名称: OB(昂宝)
商品型号: OB6683CGPA
商品编号: C2924730
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.35776克(g)

商品参数

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	12V~25V

	属性	参数值
	开关频率	50kHz~130kHz
	特性	过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)
	工作模式	PFM 调制；QR

商品概述

OB6683在单芯片中集成了过渡模式功率因数校正（TM PFC）控制器和准谐振（QR）控制器。PFC控制器为优化功率因数提供了经济高效的解决方案。与传统PWM系统相比，QR控制器具有更高的效率和更低的EMI。 OB6683比传统的PFC/PWM系统具有更高的集成度和性能。内置的TM PFC控制器可优化功率转换效率，同时降低系统成本。智能PFC开关通断、零电流检测和频率限制机制可在任何负载条件下实现更高的效率。 OB6683具备许多内置的绿色功能，可在所有功率水平下优化功率转换效率。这适用于高功率水平下的QR操作、低功率水平下的PFM操作，以及极低功率或零功率（待机）水平下的“扩展突发模式”操作。在低功率水平下，OB6683可关闭PFC级。这样，可实现低待机功耗和低系统成本。该器件还集成了许多保护功能，如X电容放电、欠压/过压保护、VCC欠压锁定（UVLO）、PFC和QR级逐周期电流限制（OCP）、PFC和QR级输出过压保护（OVP）、PFC和QR级开环保护（OLP）、可编程过温保护（OTP）、QR级内置软启动、VCC过压保护、栅极钳位、引脚浮空保护和外部锁存触发等。因此，它可以保护系统免受偶尔故障造成的损坏。 OB6683采用SOP - 16封装。

商品特性

集成PFC控制器和QR控制器
过渡模式PFC控制器
QR级多模式操作
QR级线电压补偿
PFC级增强动态响应
PFC轻载关断控制
无音频噪声操作
两个转换器的外部锁存触发
最小关断时间以抑制振铃
QR级最大导通时间限制
QR级内置4ms软启动
QR级内部前沿消隐
PFC级内部前沿消隐
内置X电容放电

应用领域

离线AC/DC反激式转换器，用于
通用LED照明
LCD显示器/电视/个人电脑
笔记本电脑ACDC电源
高功率适配器
开放式框架开关电源
