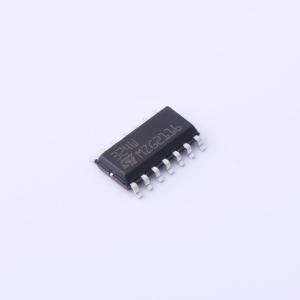

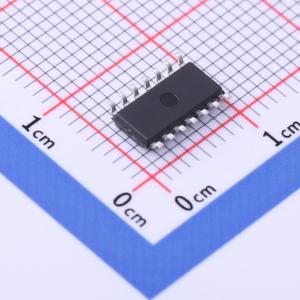

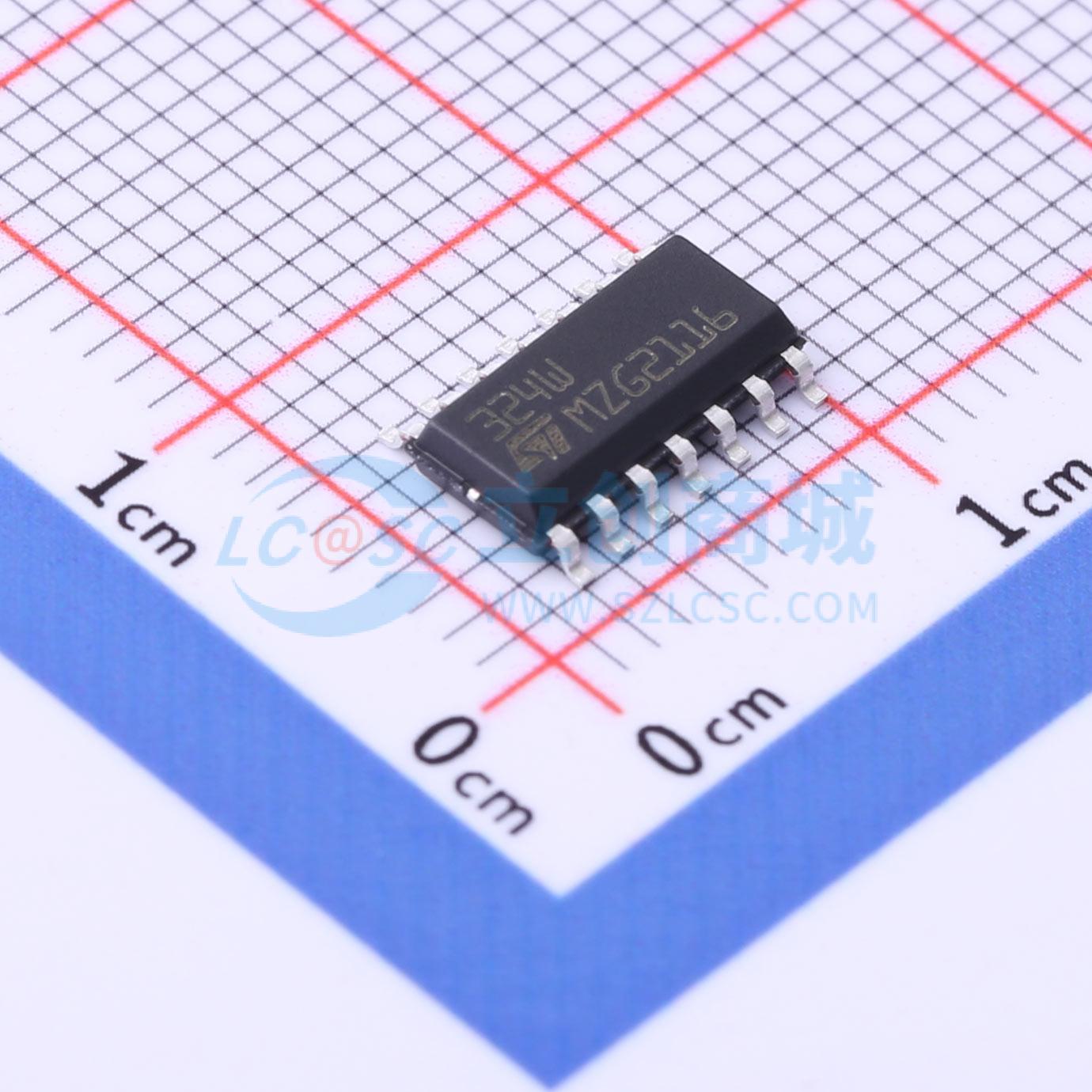

LM324WDT
低功耗、低输入偏置电流
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 由四个独立的、高增益运算放大器组成，内部实现频率补偿。它们可在宽电压范围内由单电源供电运行，也可使用双电源供电，且低功耗电源电流消耗与电源电压大小无关。
- 品牌名称
- ST(意法半导体)
- 商品型号
- LM324WDT
- 商品编号
- C2924786
- 商品封装
- SO-14
- 包装方式
- 编带
- 商品毛重
- 0.268克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1.3MHz | |
| 输入失调电压(Vos) | 7mV | |
| 输入失调电压温漂(Vos TC) | 30uV/℃ | |
| 压摆率(SR) | 400V/ms | |
| 输入偏置电流(Ib) | 200nA | |
| 输入失调电流(Ios) | 20nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 40nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 375uA | |
| 输出电流 | 40mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源电压 | 3V~30V | |
| 双电源电压(Vee~Vcc) | -15V~-1.5V；1.5V~15V | |
| 功能特性 | 内置补偿 |
商品概述
LM124、LM224x和LM324x由四个独立的高增益运算放大器组成，内部实现了频率补偿。它们可在宽电压范围内由单电源供电，也可使用分电源供电，且低电源电流消耗与电源电压的大小无关。
商品特性
- 宽增益带宽：1.3 MHz
- 输入共模电压范围包含地电位
- 大电压增益：100 dB
- 每个放大器的电源电流极低：375 μA
- 低输入偏置电流：20 nA
- 低输入电压：最大3 mV
- 低输入失调电流：2 nA
- 宽电源范围：单电源3 V至30 V；双电源±1.5 V至±15 V
应用领域
- AC耦合反相放大器
- 高输入阻抗可调增益直流仪表放大器
- AC耦合同相放大器
- 直流求和放大器
- 同相直流增益放大器
- 低漂移峰值检测器
- 有源带通滤波器
- 高输入阻抗直流差分放大器（当R1/R2 = R4/R3时，共模抑制比取决于电阻比值的匹配度，输出Vo = (1 + R4/R3)×(V2 - V1)，Vo = 2×(V2 - V1)）
- 使用对称放大器降低输入电流（通用概念）
