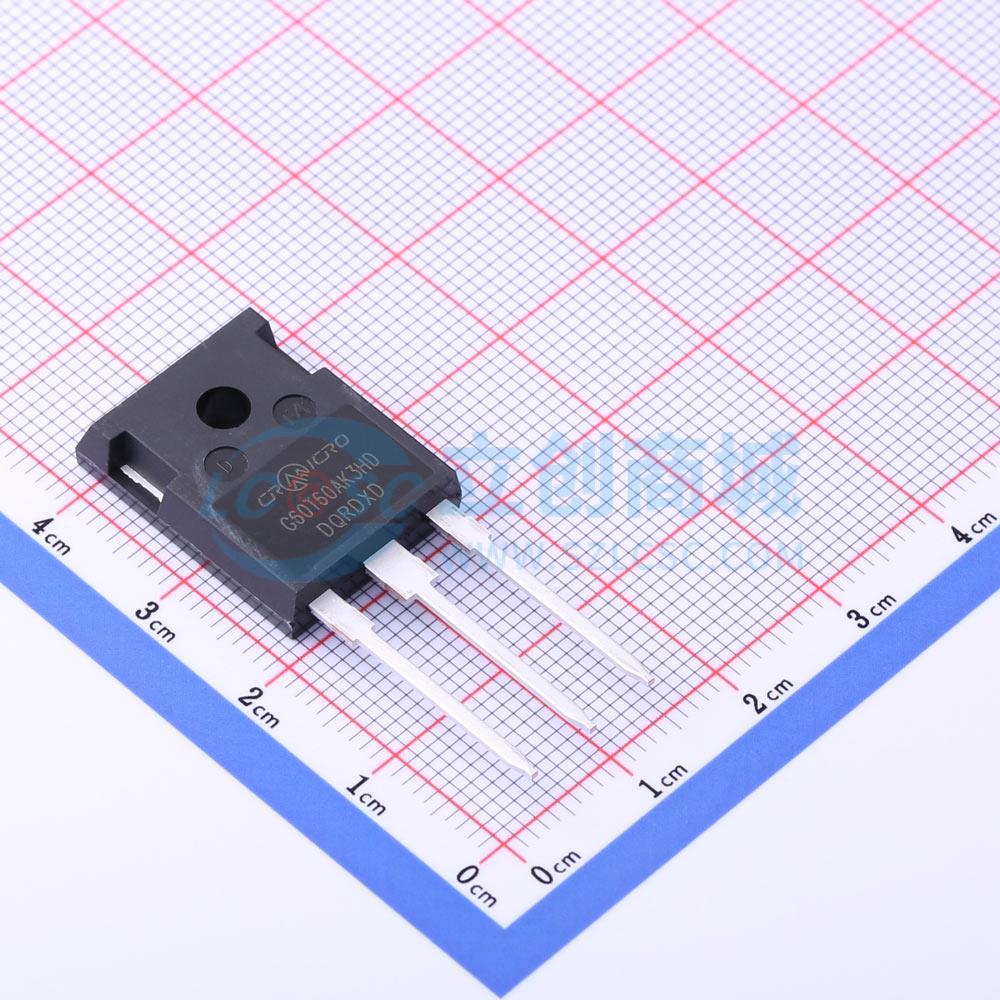

温馨提醒：图片仅供参考，商品以实物为准
CRG60T60AK3HD
600V 120A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用先进的沟槽FSIGBT技术，具有良好的导通和开关特性，易并联使用的特点。符合RoHS指令要求。
- 品牌名称
- CRMICRO(华润微)
- 商品型号
- CRG60T60AK3HD
- 商品编号
- C2924648
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 7.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 120A | |
| 耗散功率(Pd) | 483W | |
| 输出电容(Coes) | 224pF | |
| 正向脉冲电流(Ifm) | 180A | |
| 集射极饱和电压(VCE(sat)) | 2.4V@60A,15V | |
| 栅极阈值电压(Vge(th)) | 4V@1mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 117nC@15V | |
| 输入电容(Cies) | 3.398nF | |
| 开启延迟时间(Td(on)) | 66ns | |
| 关断延迟时间(Td(off)) | 152ns | |
| 导通损耗(Eon) | 4.79mJ | |
| 关断损耗(Eoff) | 1.39mJ | |
| 反向恢复时间(Trr) | 57ns | |
| 反向传输电容(Cres) | 44pF |
