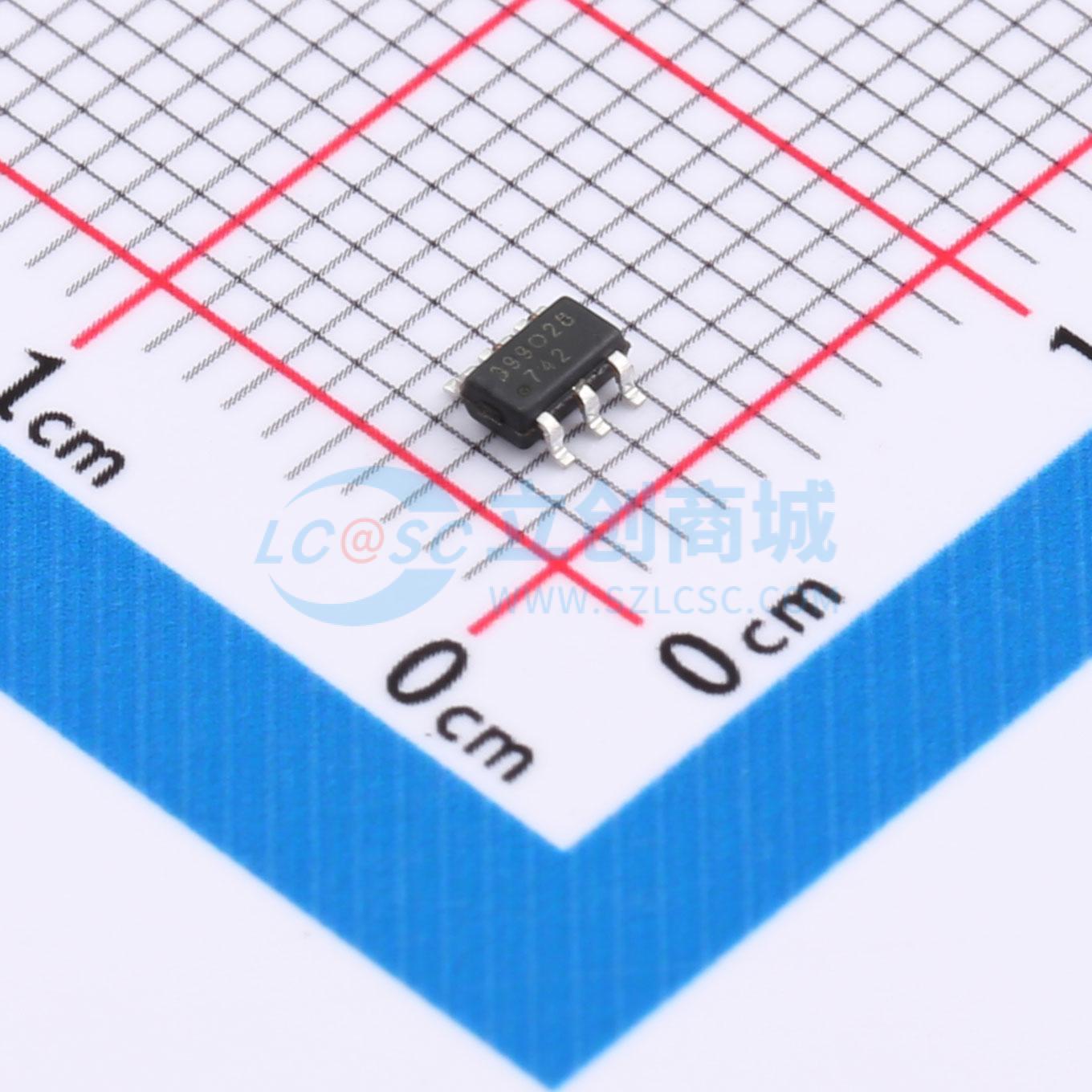

温馨提醒：图片仅供参考，商品以实物为准
OB3399MP
高精度离线式初级侧PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款初级侧调节离线式 LED 照明控制器，可实现精确的 LED 电流控制。通过省去次级侧反馈电路，显著简化了 LED 照明系统设计。集成了专有的恒压 (CV) 和恒流 (CC) 控制。LED 电流 (CC 控制) 可通过 CS 引脚处的电阻 Rs 进行外部调节。提供全面的保护功能，具备自动恢复特性，包括逐周期电流限制、VDD 钳位和欠压锁定 (UVLO)。采用专有的频率混洗技术，实现了出色的 EMI 性能。采用 SOT23-6 封装。
- 品牌名称
- OB(昂宝)
- 商品型号
- OB3399MP
- 商品编号
- C2924662
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.0457克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 照明驱动 | |
| 输入电压 | 12V~25V |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 1kHz~103kHz | |
| 工作温度 | -40℃~+85℃ |
商品概述
OB3399是一款高性价比的PWM控制器，专为离线式LED照明应用而优化。它基于工作在DCM模式的反激式转换器拓扑结构，采用初级侧感应和调节方式，因此无需光耦和TL431。其内置的专有CC控制可实现高精度的LED电流，满足LED照明应用的要求。
商品特性
- 在通用交流输入下实现高精度恒流调节
- 无需TL431和光耦的初级侧感应和调节
- 可调节的恒流和输出功率设置
- 可调节的恒压负载补偿
- 内置初级绕组电感补偿
- 内置前沿消隐（LEB）
- 逐周期电流限制
- 带迟滞的VDD欠压锁定（UVLO）
- 锁存式过温保护（OTP）
- VDD钳位
应用领域
- 用于LED应用的低功率AC/DC离线式开关电源
