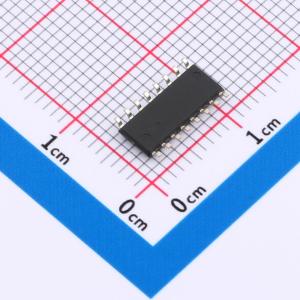

温馨提醒：图片仅供参考，商品以实物为准

NSI6602A-DSPNR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NSi6602 是一系列高可靠性的隔离式双通道栅极驱动集成电路，可用于驱动开关频率高达 2MHz 的功率晶体管。每个输出端可提供 4A 的灌电流和 6A 的拉电流峰值，传播延迟仅 25ns，最大延迟匹配为 5ns。NSi6602 在 5mm x 5mm 的 LGA13 封装中可提供符合 UL1577 标准的 2500Vrms 隔离，在 SOP16（150mil）封装中可提供 3000Vrms 隔离，在 SOP16（300mil）或 SOP14（300mil）封装中可提供 5700Vrms 隔离
品牌名称: NOVOSENSE(纳芯微)
商品型号: NSI6602A-DSPNR
商品编号: C2924299
商品封装: SOP-16-150mil
包装方式: 编带
商品毛重: 2.425克(g)

商品参数

	属性	参数值
	下降时间(tf)	6ns
	传播延迟 tpLH	25ns
	传播延迟 tpHL	25ns
	输入高电平(VIH)	1.7V~2V
	输入低电平(VIL)	0.8V~1.1V
	静态电流(Iq)	0.75mA
	CMTI(kV/us)	100kV/us
	驱动侧工作电压	7V~25V

商品概述

NSi6602是一系列高可靠性的隔离式双通道栅极驱动IC，可用于驱动开关频率高达2MHz的功率晶体管。每个输出端可提供4A的灌电流和6A的拉电流峰值，传播延迟仅25ns，最大延迟匹配为5ns。 NSi6602在5mm x 5mm的LGA13封装中，依据UL1577标准可提供2500Vrms的隔离电压；在SOP16（150mil）封装中可提供3000Vrms的隔离电压；在SOP16（300mil）或SOP14（300mil）封装中可提供5700Vrms的隔离电压。典型共模瞬态抗扰度（CMTI）为150kV/μs，保障了系统的稳健性。该驱动器的最大工作电源电压为25V，而输入端可接受2.7V至5V的电源电压。所有电源电压引脚均具备欠压锁定（UVLO）保护功能。

商品特性

输入侧电源电压：2.7V至5.5V
驱动侧电源电压：最高25V，具备UVLO保护
4A峰值拉电流和6A峰值灌电流输出
高CMTI：典型值±150kV/μs
典型传播延迟25ns
最大延迟匹配5ns
最大脉冲宽度失真6ns
可编程死区时间
最小输入脉冲宽度15ns
工作温度：-40℃至125℃

应用领域

服务器、电信和工业领域的隔离式DC-DC和AC-DC电源
DC-AC太阳能逆变器
电机驱动器和电动汽车充电
不间断电源（UPS）和电池充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离式栅极驱动器
	隔离电压(Vrms)	3000
	通道数	2
	输入侧工作电压	3V~5.5V
	拉电流(IOH)	4A
	灌电流(IOL)	6A
	工作温度	-40℃~+125℃@(Ta)
	上升时间(tr)	7ns
