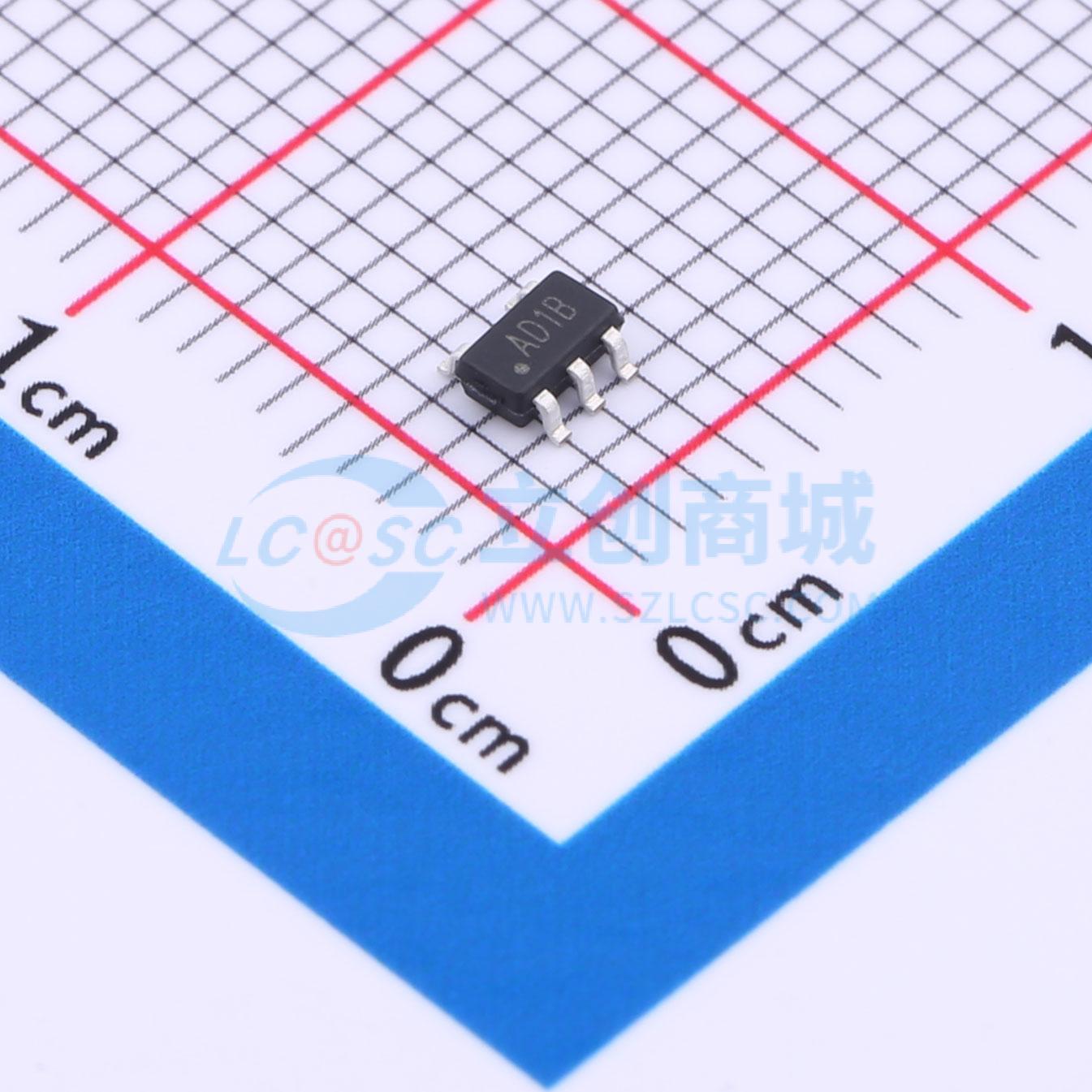

温馨提醒：图片仅供参考，商品以实物为准
BCT4054DEUK-TR
单节锂离子电池恒压恒流充电管理芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 0.7A Li-Ion Linear Charger Management
- 品牌名称
- BROADCHIP(广芯电子)
- 商品型号
- BCT4054DEUK-TR
- 商品编号
- C2924390
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4V~6.5V | |
| 最大充电电流 | 700mA | |
| 充电饱和电压 | 4.35V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | - | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 55uA |
商品概述
BCT4054是一款单节锂电池充电管理芯片，具有恒压恒流充电特点。最大充电电流可达700mA，不需加二极管和电流检测电阻。BCT4054包含一个漏级开路输出的状态指示端：充电状态指示CHRG。芯片内部的热反馈电路使温度超过145°C自动降低充电电流，这个功能可以使用户最大限度利用芯片的功率处理能力，不用担心芯片过热而损坏芯片或外部器件，最大限度保证芯片的可靠性。
商品特性
- 可编程充电电流可达700mA
- 无需MOSFET，检测电阻或隔离二极管
- 采用SOT23 - 5封装的单节完整线性充电器
- 恒流恒压切换，内部热反馈保护功能
- 精度可达±1%的4.2V / 4.35V固定充电截止电压
- 自动再充电功能
- 充电状态双输出，无电池和故障状态显示
- C/10终止充电
- 待机电流55μA
- 2.9V涓流切换阈值
- 软启动限制浪涌电流
应用领域
- 移动电话
- 数码相机
- MP3，MP4播放器
- 蓝牙应用
- 便携设备
- USB电源，适配器
