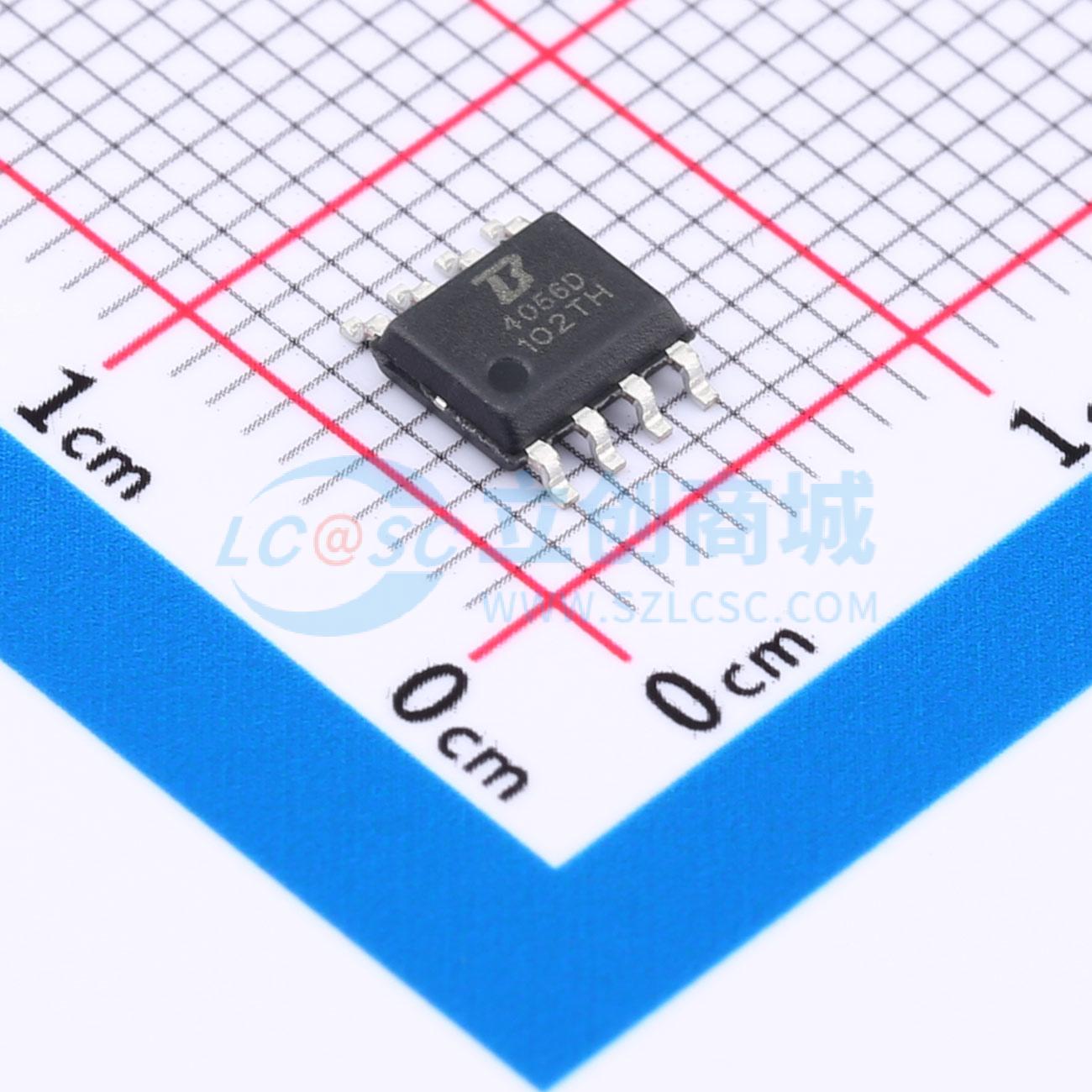

温馨提醒：图片仅供参考，商品以实物为准
BCT4056DEEA-TR
单节锂离子电池恒压恒流充电管理芯片
- 描述
- 1.0A Li-Ion Linear Charger Management
- 品牌名称
- BROADCHIP(广芯电子)
- 商品型号
- BCT4056DEEA-TR
- 商品编号
- C2924392
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.228克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4V~6.5V | |
| 最大充电电流 | 1A | |
| 充电饱和电压 | 4.35V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | - | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 55uA |
商品概述
BCT4056 是一款完整的单节锂离子电池恒压恒流充电管理芯片。采用带有散热PAD 的SOP8 封装形式， 外加很少的外部原件，使其成为便携应用的理想选择。通常可应用在USB 电源或适配器电源中。 BCT4056 不需要电流检测电阻，也不需要外部隔离二极管实现防倒灌应用。其内部有热反馈电路可以对在充电过程中对芯片温度加以控制。充电截止电压固定在4.2V/4.35V, 充电电流可以外接电阻调节，当充电电流达到恒流电流的1/10 时，BCT4056 将终止充电。当输入电压（适配器或USB）被拿掉后，BCT4056进入睡眠模式。芯片内部自动关断充电通路，输入电压变低。此时电池漏电流降低到2uA 以下。当BCT4056 有电源而电池拿掉时，芯片电流为降低至55uA，来降低系统损耗。 BCT4056 还具有电池温度检测，输入欠压锁定，自动再充电和两个充电指示引脚。
BCT4056 是一款单节锂电池充电管理芯片，具有恒压恒流充电特点。最大充电电流可达1A 不需要另加二极管和电流检测电阻。BCT4056包含两个漏级开路输出的状态指示端：充电状态指示CHRG和电池故障状态指示输出端STDBY。芯片内部的热反馈电路使温度超过 145 °C 自动降低充电电流。这个功能可以使用户最大限度利用芯片的功率处理能力。不用担心芯片过热而损坏芯片或外部器件，最大限度保证芯片的可靠性。 当输入电压大于电压欠压保护阈值，同时使能端接高电平时，BCT4056开始对电池充电，CHRG 管脚输出低电平， 表示充电正在进行，如果电池电压低于 2.9V ，充电器用小电流对电池进行预充电。当电池电压超过2.9V时，切换到恒流模式对电池充电，充电电流有PROG管脚和GND之间的电阻确定。当电池电压接近4.2V时，充电电流逐渐减小。当电流减小到充电结束阈值时（恒流电流的1/10），充电周期结束，CHRG 端输出高阻态， STDBY 输出低电位。 当电池电压降到再充电阈值以下时，自动开始新的充电周期。芯片内部的高精度电压基准源，误差放大器和电阻分压网络确保电池端调制电压精度在 1% 以内。满足锂离子电池和锂聚合物电池的要求。当输入电压掉电或者输入电压低于电池电压时，充电器进入睡眠模式。电池端漏电电流低至2uA，从而增加待机时间。如果将使能端接低电平，芯片将停止充电。
商品特性
- 可编程充电电流可达1A
- 无需MOSFET，检测电阻或隔离二极管
- 采用ESOP8封装的单节完整线性充电器
- 恒流恒压切换，内部热反馈保护功能
- 精度可达 ±1% 的4.2V / 4.35V固定充电截止电压
- 自动再充电功能
- 充电状态双输出，无电池和故障状态显示
- C/10终止充电
- 待机电流 55μA
- 2.9V涓流切换阈值
- 软启动限制浪涌电流
- 电池温度监测功能
应用领域
- 移动电话
- 数码相机
- MP3，MP4播放器
- 蓝牙应用
- 便携设备
- USB电源，适配器
