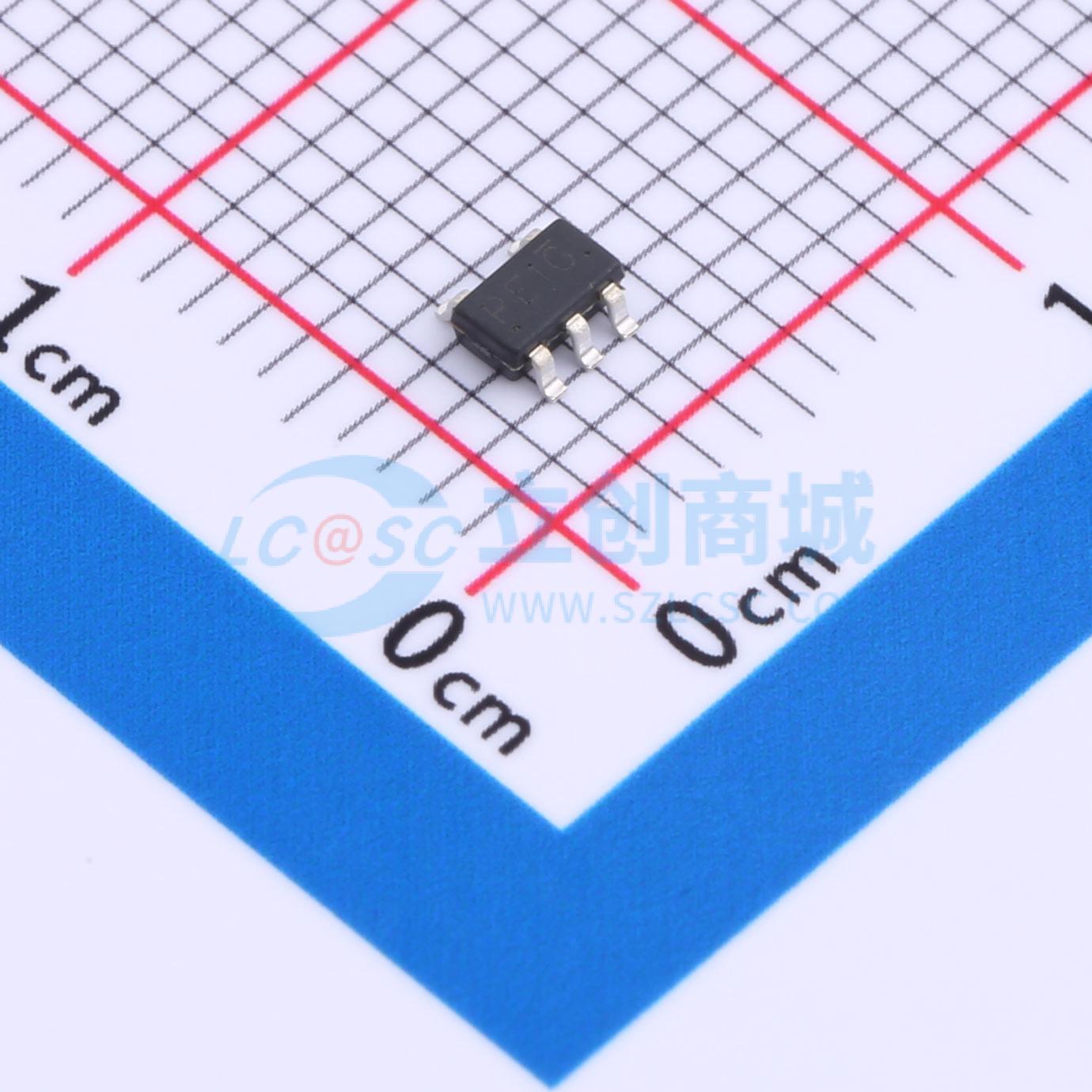

温馨提醒：图片仅供参考，商品以实物为准

BCT1814EUK-TR

2A，1MHz同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BCT1814是一款高效率、高频同步降压转换器,支持2.7V至5.5V的输入电压范围,最大输出电流为2A,开关频率为1MHz,内置同步开关,无需外部肖特基二极管。具备低dropout操作、高达95%的效率、内部软启动、输出短路保护和热保护功能。采用5引脚SOT23-5封装。
品牌名称: BROADCHIP(广芯电子)
商品型号: BCT1814EUK-TR
商品编号: C2924397
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.048克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(2)1A~3A-(中电流)方案

商品参数

商品概述

BCT1814是一款高效、高频同步DC-DC降压转换器。100%占空比特性可实现低压差运行，延长便携式系统的电池续航时间。内部同步开关可提高效率，无需外部肖特基二极管。在关断模式下，输入电源电流小于1μA。 BCT1814集成了限流、输出短路保护和热保护功能。 BCT1814采用5引脚SOT23-5封装，使用极少的外部元件即可实现紧凑的解决方案。

商品特性

输入电压范围：2.7V~5.5V
输出电流：2A
1MHz开关频率，可最大限度减少外部元件
效率高达95%
压差工作时占空比可达100%
输出电压低至0.6V
无需肖特基二极管
内部软启动
输出短路保护
使能端为低电平时输出自动放电
热保护
SOT23-5封装

应用领域

上网本
迷你笔记本电脑
接入点路由器
机顶盒
液晶电视

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~5.5V
	输出电压	600mV~5.5V
	输出电流	2A
	开关频率	1MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	55uA
	开关管(内置/外置)	内置
	输出类型	可调
