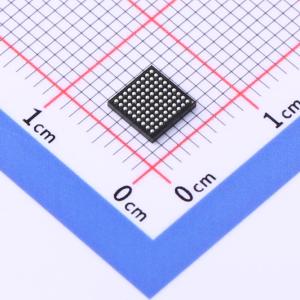

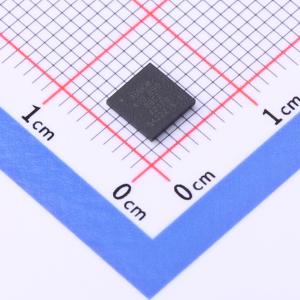

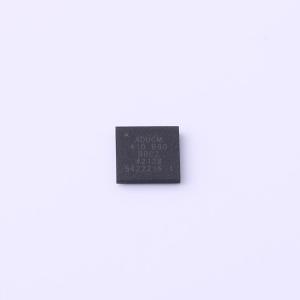

温馨提醒：图片仅供参考，商品以实物为准

ADUCM410BBCZ

具有 MDIO 接口的 16 位模拟输入/输出、Arm Cortex-M33 的精密模拟微控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有MDIO接口的16位模拟输入/输出、ArmCortex-M33的精密模拟微控制器
品牌名称: ADI(亚德诺)
商品型号: ADUCM410BBCZ
商品编号: C2922230
商品封装: CSPBGA-81
包装方式: 托盘
商品毛重: 0.06克(g)

商品参数

商品概述

ADuCM410 是一个完全集成的单封装设备，它包括高性能的模拟外设和数字外设（由160 MHz Arm CorteX-M33处理器控制），并集成了用于代码和数据存储的闪存。

ADuCM410上的模数转换器(ADC)使用多达16个输入引脚提供16位、2 MSPS的数据采集，这些引脚可以编程为单端或差分操作，并且具有可编程增益放大器(PGA)或跨阻放大器(TIA)，以进行电压和电流测量。此外，还可以测量芯片温度和电源电压。

ADC的输入电压范围是0 V到VREF。提供了一个序列发生器，允许用户选择一组ADC通道按顺序测量，而无需在序列期间软件参与。该序列可以选择自动以用户可选的速率重复。

提供了最多12个12位电压数模转换器(VDAC)通道，并支持输出缓冲。

ADuCM410可以配置成使得数字和模拟输出在其通过看门狗或软件复位序列时保持其输出电压。因此，即使ADuCM410正在复位自身，产品也可以保持功能。

ADuCM410拥有低功耗ARM CorteX-M33处理器和32位精简指令集计算机(RISC)，峰值性能可达240 MIPS，并带有浮点单元(FPU)。还集成了2 X 512 kB Flash/EE内存和128 kB静态随机访问存储器(SRAM)——两者都具备单错误校正(SEC)和双错误检测(DED)错误检查与纠正(ECC)功能。闪存由两个独立的512 kB块组成，支持从一个闪存块执行程序的同时对另一个闪存块进行写入和/或擦除操作。

商品特性

模拟输入/输出
- 多通道、16位、2 MSPS ADC
- 最多16个外部通道
- 芯片内温度监测
- 4个电源监测通道
- 4个支持电压和电流测量的PGA/TIA通道
- 全差分和单端模式
- 0 V至VREF模拟输入范围
- 12位电压输出DAC，8x0 V至2.5 V，1 kΩ负载
- 4x0 V至2.5 V，2.5 kΩ负载
- 芯片内低漂移电压参考，1.25 V或2.5 V
- 缓冲1.25 V或2.5 V输出
- 4个电压比较器
微控制器
- 32位Arm Cortex-M33核心，32位RISC架构，FPU
- 串行线端口支持代码下载和调试
时钟选项
- 16 MHz芯片内振荡器
- 160 MHz PLL输出，带可编程分频器
- 外部时钟源
存储器
- 2x512 kB独立Flash/EE存储器
- 10,000次Flash/EE耐久性
- 10年Flash/EE保持时间
- 128 kB SRAM，带ECC
- 通过MDIO或I2C软件触发的在线重编程
芯片内外围设备
- 2xUART，3xI2C串行输入/输出
- 多电平电压（3.3 V，1.8 V，1.2 V）GPIO
- MDIO从机，最高10 MHz
- 5个通用定时器
- 唤醒定时器（wUT）
- 看门狗定时器（wDT）
- 32元素PLA
- 16位PwM
- 10个外部中断
电源
- 多电源：3.3 V用于电压DAC和ADC，3.3 V、1.8 V或1.2 V用于数字输入/输出
- 适用于低功耗应用的灵活工作模式
封装和温度范围
- 5 mm x 5 mm，81-ball CSP_BGA和3.46 mm x 3.46 mm 64-ball wLCSP BGA封装使用ULA成型化合物
- 完全指定在-40℃至+105℃范围内工作
工具
- 低成本快速启动开发系统
- 完整的第三方支持

应用领域

光网络 100 Gbps/200 Gbps/400 Gbps 及更高频率模块
工业控制、自动化和仪器系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M33
	CPU最大主频	160MHz
	CPU位数	32 Bit
	程序存储容量	1MB
	程序存储器类型	FLASH
	RAM容量	128KB

	属性	参数值
	EEPROM容量	-
	ADC(位数)	16bit
	DAC(位数)	12bit
	振荡器类型	内置
	工作电压	2.85V~3.6V
	工作温度	-40℃~+105℃
