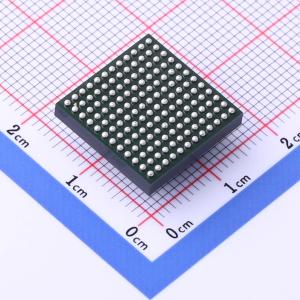

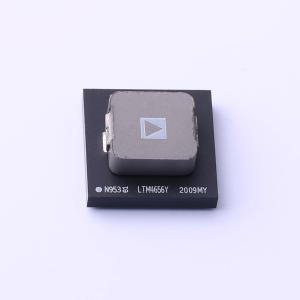

温馨提醒：图片仅供参考，商品以实物为准
LTM4656IY#PBF
同步升压μModule调节器
- 描述
- LTM4656是一款完整的高效率升压开关模式电源模块,包括开关控制器、功率MOSFET、电感和其他支持组件。它支持4.5V至28V的输入电压范围,输出电压范围为6V至36V,最大连续输出电流为5A。该模块具有短路保护功能,支持外部频率同步和可编程频率（350kHz至780kHz）。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTM4656IY#PBF
- 商品编号
- C2922231
- 商品封装
- BGA-144
- 包装方式
- 托盘
- 商品毛重
- 4.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 4.5V~28V | |
| 输出电压 | 6V~36V | |
| 输出电流 | - | |
| 开关频率 | 350kHz~780kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | 可调 |
商品概述
LTM4656是一款完整的高效升压型μModule（电源模块）稳压器，集成了开关控制器、功率FET、电感器和所有支持组件。仅需几个输入和输出电容器。LTM4656的输入电压范围为4.5V至28V，支持的输出电压范围为6V至36V，可通过单个外部电阻器进行设置。其高效设计可提供高达5A的连续输出电流。串联保护电路可设置最大输入电流，若超过该电流，将切断输入电源并尝试重试。 这种高密度升压设计可转换高达180W的输出功率。 故障保护功能包括过温保护和带自动重试功能的输入侧过流保护。该μModule采用节省空间且散热性能增强的16mm×16mm×7.07mm BGA封装。LTM4656无铅且符合RoHS标准。
商品特性
- 完整的升压型开关模式电源
- 宽输入电压范围：4.5V至28V
- 输出电压范围：6V至36V
- 4A连续输出电流
- 在负载、线路和温度变化时，最大总输出电压调节精度为±2%
- 关断时输入断开
- 浪涌电流限制
- 外部频率同步
- 可编程频率（350kHz至780kHz）
- 并联均流
- 效率高达98%
- 可选的突发模式操作
- 串联过流保护
- 过温保护
- LTM4656 - 1可调补偿版本
应用领域
- 电信和网络设备
- 电子测试设备
