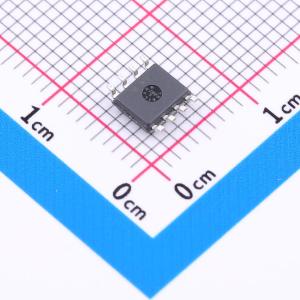

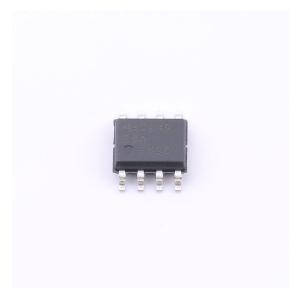

MAX903ESA+T
高速、低功耗、电压比较器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高速、低功耗单/双/四电压比较器具有差分模拟输入和带内部有源上拉的 TTL 逻辑输出。快速传播延迟（5mV 过驱动时典型值为 8ns）使其非常适合快速 A/D 转换器和采样电路、线路接收器、V/F 转换器和许多其他数据判别应用。所有比较器可以由独立的模拟和数字电源供电，也可以由单一的组合电源电压供电。模拟输入共模范围包括负电源轨，允许在单电源供电时进行接地检测
- 商品型号
- MAX903ESA+T
- 商品编号
- C2922131
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.213克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 1mV | |
| 输入偏置电流(Ib) | 6uA | |
| 传播延迟(tpd) | 8ns | |
| 滞后电压(Vhys) | - | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出模式 | TTL | |
| 轨到轨 | - | |
| 静态电流(Iq) | 4mA | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 12V | |
| 单电源 | 5V~10V | |
| 双电源(Vee ~ Vcc) | ±5V | |
| 输入失调电流(Ios) | 100nA |
商品特性
- 高速、低功耗，单/双/四电压比较器，具有差分模拟输入和带内部上拉的TTL逻辑输出
- 快速传播延迟（5mV过驱动时典型值为8ns）
- 所有比较器可由独立的模拟和数字电源供电，或由单一组合电源电压供电
- 模拟输入共模范围包括负轨，单电源供电时可进行接地感应
- 每个比较器在+5V供电时功耗为18mW
- 配备独立的TTL兼容锁存输入，锁存输入为低电平时保持比较器输出状态
- MAX901除锁存器外，性能与MAX900/MAX902/MAX903相同
应用领域
- 快速A/D转换器和采样电路
- 线路接收器
- V/F转换器
- 许多其他数据判别应用
