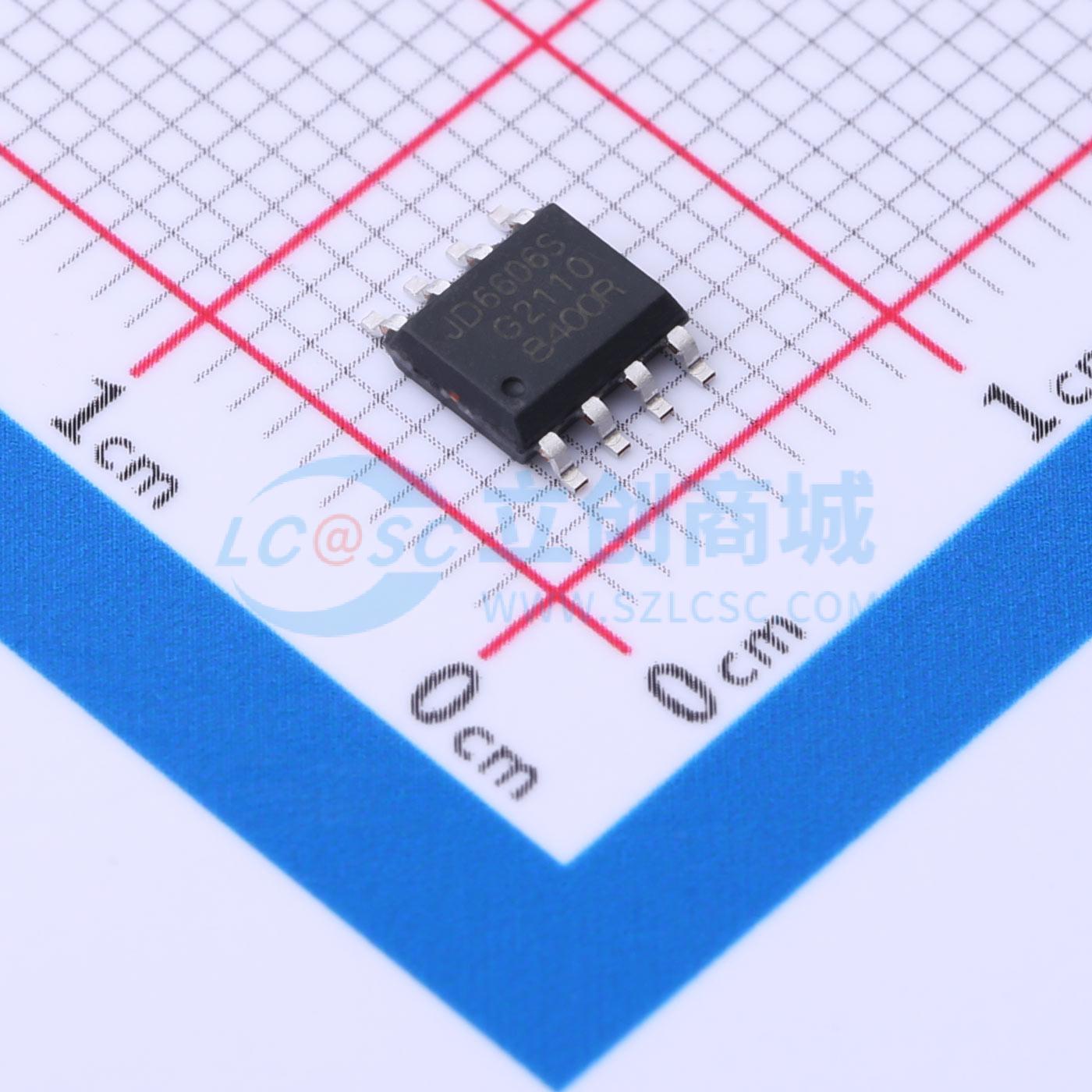

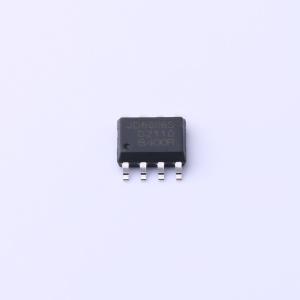

温馨提醒：图片仅供参考，商品以实物为准
JD6606SSP
JD6606S USB-PD 3.0 和 HVDCP 控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- JD6606S 是一个集成的USB Power Delivery 3.0协议控制器，支持华为快充协议 (FCP)、超级快充协议 (SCP)、ACF协议和高通Quick Charge 2.0/3.0/3+技术。适用于USB Type-C电源适配器、墙壁充电器等应用。
- 品牌名称
- JADARD(天德钰)
- 商品型号
- JD6606SSP
- 商品编号
- C2922136
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 工作电压 | 3.2V~6.8V | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 136uA | |
| 静态电流 | 100uA |
商品概述
JD6606S 是一款集成的USB电力传输3.0协议控制器。它符合华为快速充电协议（FCP）、超级充电协议（SCP）、ACF协议以及高通Quick Charge 2.0/3.0/3+技术，适用于USB Type-C电源端充电应用，如电源适配器、墙充和电源插板。
JD6606S 监测CC引脚以检测USB Type-C的连接/断开状态。它能够提供5V至20V的输出电压。JD6606S 实现了VBUS检测和VBUS放电功能，以实现符合标准的连接端口。保护特性包括过压保护（VBUS、D+/D-、CC1/CC2）。
此外，JD6606S还监测USB D+/D-数据线，并根据不同的设备需求自动调整输出电压。它能够提供3.6V至20V的输出电压。
JD6606S 集成了双放大器及其各自的参考电压，用于电压环路和电流环路调节，以在需要高精度控制的应用中提供恒压（CV）和恒流（CC）调节。
应用领域
- 电源适配器
- 电源条
- USB电源输出端口
