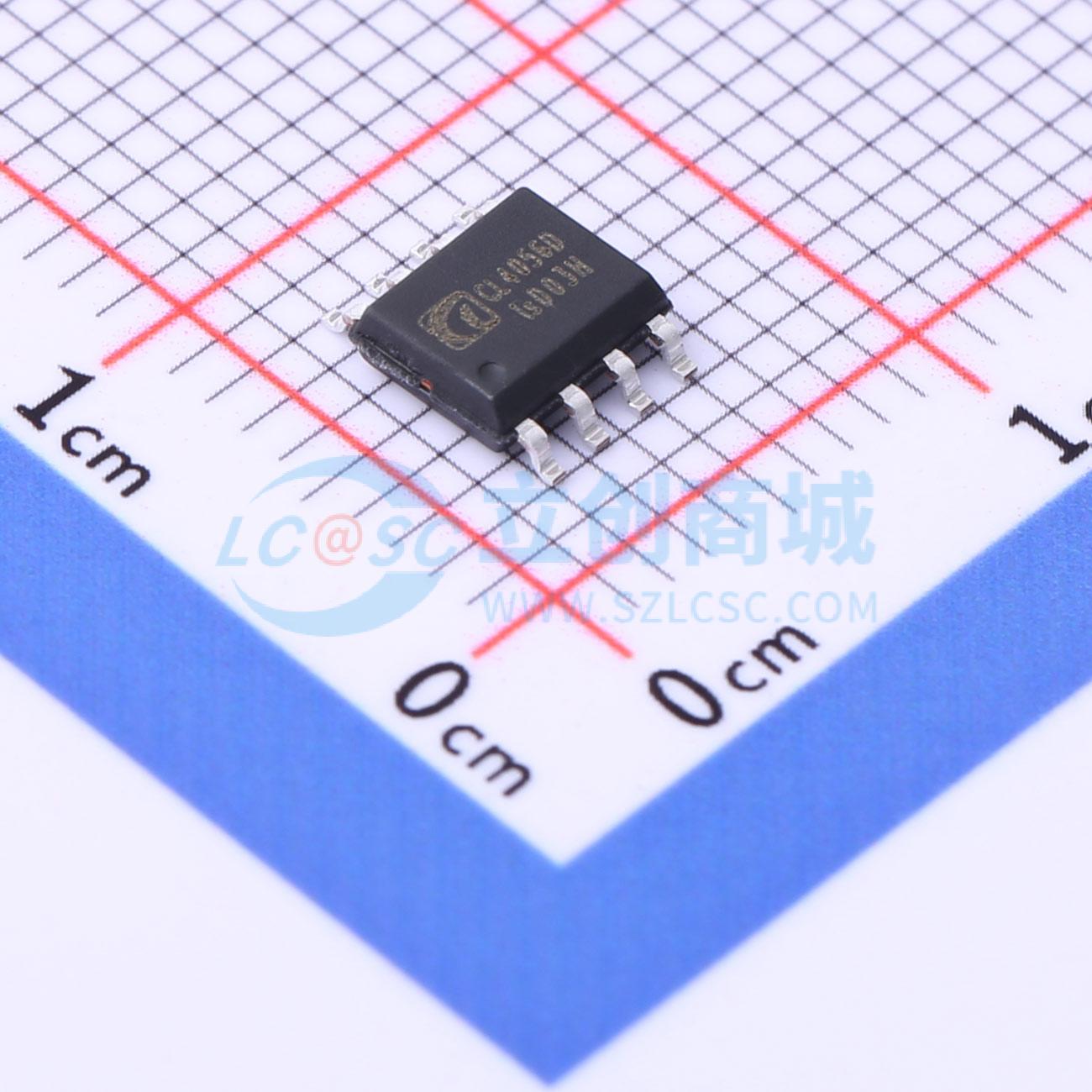

CL4056D
1A锂离子电池线性充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CL4056D 是一款采用 ESOP8 封装的独立线性锂离子电池充电器。只需少量外部元件，CL4056D 便非常适合广泛的便携式应用。充电电流可通过外部电阻进行编程
- 品牌名称
- CHIPLINK(芯联)
- 商品型号
- CL4056D
- 商品编号
- C2920852
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.154克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.2V~6.5V | |
| 最大充电电流 | 1A | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 35uA |
商品概述
CL4056D是一款采用ESOP8封装的独立线性锂离子电池充电器。只需少量外部元件，CL4056D便适用于广泛的便携式应用。充电电流可通过外部电阻进行编程。在待机模式下，电源电流将降至约35μA。当输入电压断开时，CL4056D进入睡眠状态，电池漏电流将降至1μA以下。 其他特性包括欠压锁定（UVLO）、自动再充电、充电状态指示和热调节。
商品特性
- 高达1000mA的可编程充电电流
- 无需外部MOSFET、检测电阻或隔离二极管
- 用于单节锂离子电池的独立线性充电器
- 预设充电电压：4.2V - 1% ~ 4.2V + 2%
- 自动再充电
- 用于无电池和充电失败显示的充电状态指示
- C/10充电终止
- 35μA待机电源电流
- 2.9V涓流充电电压
- 热保护
- 软启动以限制浪涌电流
- 反向保护
应用领域
- 手机、个人数字助理（PDA）
- MP3、MP4
- 充电器
- 数码相机（DSC）
- 掌上电脑
- 蓝牙设备、全球定位系统（GPS）
- 便携式设备
